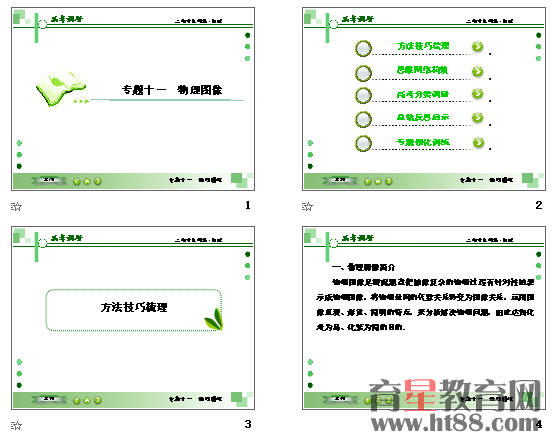

2016版高三物理二轮复习重点讲练专题十一：物理图像ppt

11.doc
　　11.ppt
　　课件共106张，习题约5100字。
　　1.(2015•济南二模)如图所示，一滑块以初速度v0自固定于地面的斜面底端冲上斜面，到达某一高度后又返回底端．取沿斜面向上为正方向．下列表示滑块在斜面上整个运动过程中速度v随时间t变化的图像中，可能正确的是(　　)
　　答案　A
　　解析　上滑时的加速度：a1＝mgsinθ＋μmgcosθm＝gsinθ＋μgcosθ
　　下滑时的加速度：a2＝mgsinθ－μmgcosθm＝gsinθ－μgcosθ，知a1>a2，速度时间图线的斜率表示加速度；滑块在斜面上运动过程中，由于存在摩擦力，机械能不断减小，经过同一点时下滑的速度小于上滑的速度，根据速度图像的“面积”等于位移，两个过程的位移大小相等，可知，下滑时间大于上滑时间，所以A项正确，BCD项错误．
　　命题立意　本题旨在考查机械能守恒定律、牛顿第二定律
　　2．(2015•肇庆三测)四辆小车从同一地点向同一方向运动的情况分别如下图所示，下列说法正确的是(　　)
　　A．甲车做直线运动，乙车做曲线运动
　　B．这四辆车均从静止开始运动
　　C．在0～t2时间内，丙、丁两车在时刻t2相距最远
　　D．在0～t2时间内，丙、丁两车间的距离先增大后减小
　　答案　C
　　解析　由图像可知：甲做匀速直线运动，乙做速度越来越小的变速直线运动，A项错误；x－t图像的斜率表示速度，v－t图像的斜率表示加速度，故乙车做减速直线运动，甲车做匀速直线运动，而不是从静止开始运动，B项错误；由速度图像与时间轴围成的面积表示位移可知：丙、丁两车在t2时刻面积差最大，所以相距最远，在0～t2时间内，丙、丁两车间的距离一直增大．C项正确、D项错误．
　　命题立意　本题旨在考查对运动图像理解
　　3．(2015•新课标全国Ⅰ)如图甲，一物块在t＝0时刻滑上一固定斜面，其运动的v－t图线如图乙所示，若重力加速度及图中的v0、v1、t1均为已知量，则可求出(　　)
　　A．斜面的倾角
　　B．物块的质量
　　C．物块与斜面间的动摩擦因数
　　D．物块沿斜面向上滑行的最大高度
　　答案　ACD
　　解析　向上滑动到最高点过程为匀变速直线运动，由受力和牛顿第二定律，可得
　　－mgsinθ－μmgcosθ＝ma1，根据图乙可得a1＝－v0/t1，由运动学公式得沿斜面向上滑行的最远距离x＝v02t1和几何关系sinθ＝H/x；从上往下滑过程也为匀变速直线运动，有mgsinθ－μmgcosθ＝ma2，v1＝a2(2t1－t1)．解以上各式，可得斜面的倾角θ＝arcsinv1＋v02gt1，物块与斜面间的动摩擦因数μ＝v0－v12gt1cosθ，AC项对．根据斜面的倾斜角度可计算出物块沿斜面向上滑行的最大高度H＝xsinθ＝v0v1＋v04g，故D项正确；仅根据速度时间图像，无法求出物块质量，B项错误．
