2016版高三物理二轮复习重点讲练专题七：电学实验ppt

7.doc
　　7.ppt

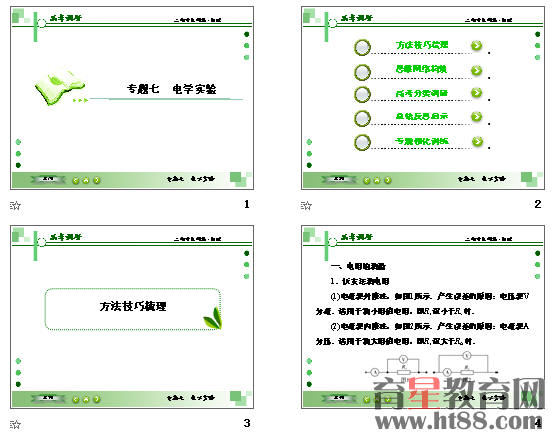

　　课件共93张，习题约8260字。
　　1．(2015•厦门二模)(1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：
　　①将K旋转到电阻挡“×100”位置．
　　②将插入“＋”“－”插孔的表笔短接，旋动部件____(选填“C”或“D”)，使指针对准电阻的“0”刻度线．
　　③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图甲所示．为使测量比较精确，应将选择开关旋到________(选填：“×1”“×10”“×1k”)的倍率挡位上，并重新调零，再进行测量．
　　(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系式为______；
　　(3)某同学想通过多用电表中的欧姆挡去测量一量程为3 V的电压表内阻．该同学将欧姆挡的选择开关拨至“×1 k”的倍率挡，并将红、黑表笔短接调零后，应选用图丙中________(选填“A”或“B”)方式连接．在进行了正确的连接、测量后，欧姆表的读数如图丁所示，读数为________Ω，这时电压表的读数为如图戊所示．若该欧姆挡内阻为24 kΩ，则可算出欧姆挡内部所用电池的电动势为________V(计算结果保留两位有效数字)．
　　答案　(1)D　“×10”　(2)I＝ERg＋R0＋Rx＋r
　　(3)A　30 k　2.9
　　解析　(1))①②将K旋转到电阻挡“×100”的位置；②将插入“＋”、“－”插孔的表笔短接，旋动部件D，使指针对准电阻的“0”刻度线；③将两表笔分别与待测电阻相接，发现指针偏转角度过小，说明所选挡位太大，应换“×10”；(2)根据图乙，多用电表测电阻的原理是闭合电路欧姆定律，则有：I＝ERg＋R0＋Rx＋r；(3)欧姆表的正插孔与内部电源的负极相连，与电压表构成一闭合回路，电流从负插孔流出，进入电压表的正接线柱，所以选择图A正确；欧姆表的读数为：30×1 k＝30 kΩ，电压表的读数为：1.60 V.
　　由题意知欧姆表的内阻为24 kΩ，与电压表的内阻30 kΩ串联，由欧姆定律可知
　　E＝I(R＋r)＝1.6030 000×(2.4×104＋3×104) V≈2.9 V
　　命题立意　本题旨在考查用多用电表测电阻
　　2.
　　(2015•山东模拟)某学习小组的同学设计了如图所示的电路来测量定值电阻R0的阻值(约为几欧到十几欧)及电源的电动势E和内阻r.
　　实验器材有：待测电源，待测电阻R0，电流表A(量程为0.6 A，
