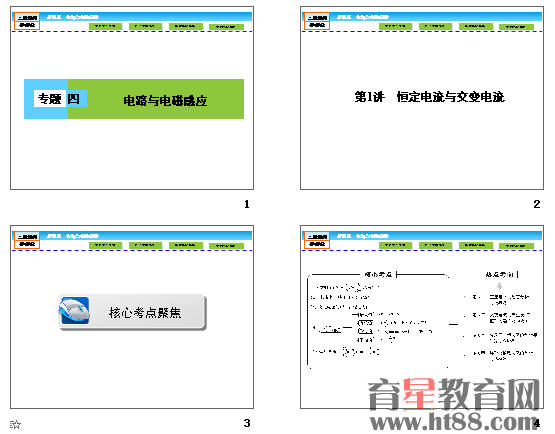

2016届高三物理二轮复习策略专题四：电路与电磁感应ppt

专题4 第2讲 电磁感应定律的综合应用.doc
　　专题4 第1讲 恒定电流与交变电流.doc
　　专题4 第2讲.ppt
　　专题4 第1讲.ppt
　　共2个课件，2份习题。
　　专题四　第1讲　
　　选择题(1～8题为单项选择题，9～14题为多项选择题)
　　1．将电阻与一矩形线框相连接，矩形线框放在匀强磁场中匀速转动，流过电阻的电流随时间变化的i－t图象如图所示．则下列说法中正确的是(　　)
　　A．线框在t1时刻与磁场方向垂直
　　B．线框在t2时刻与磁场方向垂直
　　C．t1～t2时间内穿过线框的磁通量逐渐减小
　　D．0～t4时间内电流方向改变了1次
　　解析：　由图象可知，t1、t3时刻感应电流最大，这两个时刻线框与中性面垂直，与磁场方向平行，A错误；由图象可知，在t2、t4时刻，感应电流为零，这两个时刻线框平面与中性面重合，与磁场方向垂直，B正确；由以上分析可知，从t1到t2，线框由与磁场平行的位置转到与磁场垂直的位置，则穿过线框的磁通量逐渐增大，C错误；由图象可知，0～t4是一个周期，电流的方向改变了2次，D错误．
　　答案：　B
　　专题四　第2讲　
　　一、选择题(1～3题只有一项符合题目要求，4～6题有多项符合题目要求)
　　1．如图所示，线圈L与小灯泡A并联后接到电源上．先闭合开关S，稳定后，通过线圈的电流为I1，通过小灯泡的电流为I2.断开开关S，发现小灯泡闪亮一下再熄灭．则下列说法正确的是(　　)
　　A．I1＜I2
　　B．I1＝I2
　　C．断开开关前后，通过小灯泡的电流方向不变
　　D．断开开关前后，通过线圈的电流方向不变
　　解析：　开关S闭合稳定后，因为线圈的电阻较小，由并联电路的特征易知I1＞I2，A、B错；开关S断开瞬间电源与线圈和小灯泡断开，线圈中的电流要发生突变，所以线圈中会感应出新的电动势阻碍原电流的减小，所以线圈中的电流方向不变，D对；断开瞬间因为线圈相当于电源与灯泡构成一个回路，流过灯泡的电流方向与开始时方向相反，C错．
　　答案：　D
　　2.(2015•海南单科•2)如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为ε，将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为ε′.则ε′ε等于(　　)
