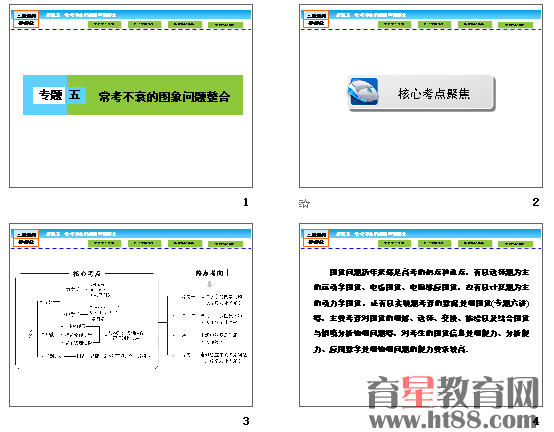

2016届高三物理二轮复习策略专题五：常考不衰的图象问题整合ppt

专题5 常考不衰的图象问题整合.doc
　　专题5.ppt
　　课件共71张，习题约4030字。
　　专题五
　　一、选择题(1～6题为单项选择题，7～10题为多项选择题)
　　1.如图所示，甲乙两车在某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移—时间图象如图所示，则下列说法正确的是(　　)
　　A．甲做匀加速直线运动，乙做变加速直线运动
　　B．t1时刻乙车从后面追上甲车
　　C．t1时刻两车的速度刚好相等
　　D．0到t1时间内，乙车的平均速度小于甲车的平均速度
　　解析：　位移图线的斜率表示质点运动的速度，故甲车做匀速直线运动，乙车做变速直线运动，A项错误；两图线有交点，表明两质点在同一时刻到达同一位置，即乙从后面追上甲，B项正确；在t1时刻，乙图线切线斜率(速度)大于甲图线斜率(速度)，C项错误；0～t1时间内，两车初、末位置相同，即位移相同，故两车平均速度相同，D项错误．
　　答案：　B
　　2.用传感器研究质量为2 kg的物体由静止开始做直线运动的规律时，在计算机上得到0～6 s内物体的加速度随时间变化的关系如图所示．下列说法正确的是(　　)
　　A．0～6 s内物体先向正方向运动，后向负方向运动
　　B．0～6 s内物体在4 s时的速度最大
　　C．物体在2～4 s内速度不变
　　D．0～4 s内合力对物体做的功等于0～6 s内合力做的功
　　解析：　由v＝at可知，a－t图象中，图线与坐标轴所围面积表示质点的速度，0～6 s内物体的速度始终为正值，故一直为正方向，A项错误；t＝5 s时，速度最大，B项错误；2～4 s内加速度保持不变，速度一定变化，C项错误；0～4 s内与0～6 s内图线与坐标轴所围面积相等，故物体4 s末和6 s末速度相同，由动能定理可知，两段时间内合力对物体做功相等，D项正确．
　　答案：　D
　　3.(2015•襄阳模拟)某物体沿竖直方向做直线运动，其v－t图象如图所示，规定向上为正方向，下列判断错误的是(　　)
　　A．在0～1 s内，物体平均速度为2 m/s
　　B．在1～2 s内，物体向上运动，且处于失重状态
　　C．在2～3 s内，物体的机械能守恒
　　D．在3 s末，物体处于出发点上方
