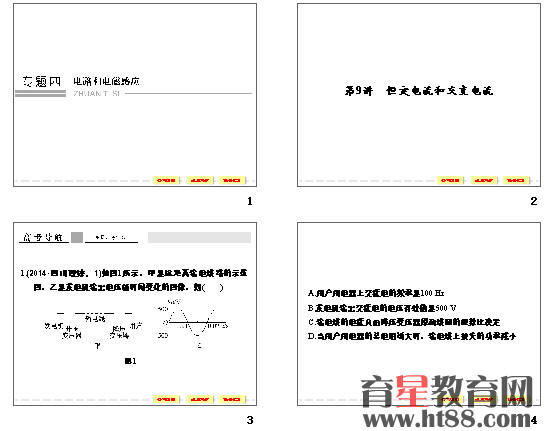

2016届高考（四川专用）物理（课件+练习）复习提升突破专题四：电路和电磁感应ppt

第9讲.doc
　　第9讲.ppt
　　第10讲.doc
　　第10讲.ppt
　　共2个课件，2份习题。
　　第10讲　电磁感应问题的综合分析
　　专题提升训练
　　一、选择题(每题给出的四个选项中，有的只有一个选项正确，有的有多个选项符合题目要求。)
　　1．如图1所示，图中的虚线为磁场的理想边界，方向垂直于纸面向里，一质量分布均匀的梯形导体框MNQP由图中位置开始匀速穿过磁场，已知MN、PQ间的距离与两虚线的间距相等。假设沿MNQP方向的电流为正，由图示的位置开始计时，则整个过程中导体框中感应电流随时间变化规律的图像为(　　)
　　图1
　　解析　由右手定则可以判断开始时电流应为负值，导体框切割磁感线的有效长度是均匀增加的，当导体框全部进入磁场到PQ边离开磁场，再次利用右手定则可以判断此时电流应为正值，而导体框切割磁感线的有效长度是均匀增加的，所以B项正确。
　　答案　B
　　2．(2015•云南一模)如图2甲所示，线圈ABCD固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是图中的(　　)
　　图2
　　解析　AB边受的安培力向右，根据左手定则可知感应电流方向为顺时针方向，则感应电流的磁场与原磁场方向相反，说明原磁场在增强，C图不可能；安培力F＝BIL，I＝ER，E＝ΔBΔtS，安培力大小不变，而磁感应强度在增大，说明感应电流的大小在减小，即B－t图像的斜率在减小，A、B图均不可能，D图是可能的。
　　第9讲　恒定电流和交变电流
　　专题提升训练
　　选择题(每题给出的四个选项中，有的只有一个选项正确，有的有多个选项符合题目要求。)
　　1．(2015•陕西宝鸡一模)某一电热器接在U＝110 V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值Um是(　　)
　　A．220 V  B．1102 V
　　C．2202 V  D．330 V
　　解析　设电热器的电阻为R，根据焦耳定律及有效值与最大值关系得电热器接在U＝110 V的直流电源上时，有Q＝U2Rt；电热器接到某正弦式交流电源上时，有4.5Q＝Um22Rt；以上两式联立解得Um＝330 V，故选D。
　　答案　D
　　2.(2015•浙江宁波八校考试)如图1所示电路，电阻R1与电阻R2阻值相同，都为R，和R1并联的D为理想二极管(正向电阻可看成零，反向电阻可看成无穷大)，在A、B间加一正弦交流电u＝202sin 100πt V，则加在R2上的电压有效值为(　　)
