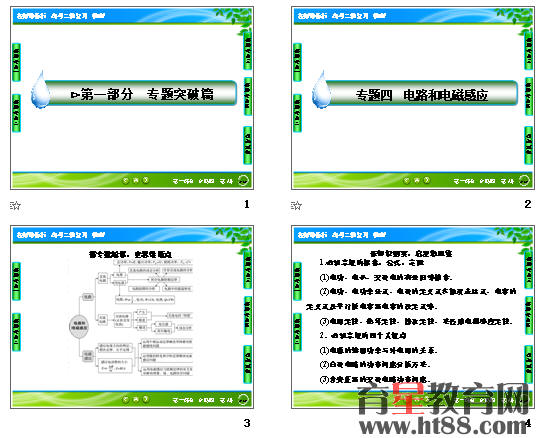

2016高考物理二轮复习（课件+习题）专题4：电路和电磁感应ppt

1-4-1《恒定电流和交变电流》.doc
　　1-4-1《恒定电流和交变电流》.ppt
　　1-4-2《电磁感应定律的综合应用》.doc
　　1-4-2《电磁感应定律的综合应用》.ppt
　　共2个课件，2份习题。
　　[真题再现]
　　1．(2015•安徽理综)如图所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表A2的示数增大了0.8 A，则下列说法正确的是(　　)
　　A．电压表V1示数增大
　　B．电压表V1、V2示数均增大
　　C．该变压器起升压作用
　　D．变阻器滑片是沿c→d的方向滑动
　　答案：D
　　解析：电压表V1的示数和a、b间电压的有效值相同，滑片滑动时V1示数不变，选项A错误；电压表V2测量的电压为副线圈两端的电压，原、副线圈匝数不变，输入电压不变，故V2示数不变，V3示数为V2示数减去R0两端电压，两线圈中电流增大，易知R0两端电压升高，故V3示数减小，选项B错误；理想变压器U1I1＝U2I2，则U1ΔI1＝U2ΔI2，ΔI2>ΔI1，故U2＜U1，变压器为降压变压器，选项C错误；因I2增大，故知R减小，变阻器滑片是沿c→d的方向滑动，选项D正确．
　　[真题再现]
　　1．(2015•全国理综Ⅱ)如图所示，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc.已知bc边的长度为l.下列判断正确的是(　　)
　　A．Ua>Uc，金属框中无电流
　　B．Ub >Uc，金属框中电流方向沿a→b→c→a
　　C．Ubc＝－12Bl2ω，金属框中无电流
　　D．Ubc＝12Bl2ω，金属框中电流方向沿a－c－b－a
　　答案：C
　　解析：金属框abc平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项B、D错误．转动过程中bc边和ac边均切割磁感线，产生感应电动势，由右手定则判断Ua＜Uc，Ub＜Uc，选项A错误．由转动切割产生感应电动势的公式得Ubc＝－12Bl2ω，选项C正确．
　　2．(2015•全国理综Ⅰ)如图所示，一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘．金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．
