2016届高考物理二轮复习专题四：电路和电磁感应ppt（课件+练习，6份）

【专题整合突破 金版教程】2016届高考物理二轮复习（课件+练习）：专题四　电路和电磁感应（6份）

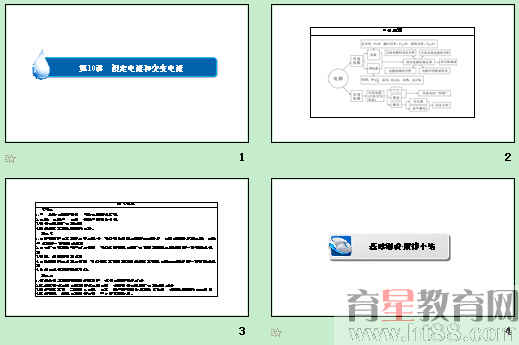

　　1-4-10.ppt
　　1-4-10a.doc
　　1-4-10b.doc
　　1-4-11.ppt
　　1-4-11a.doc
　　1-4-11b.doc

1．[2015•天津高考]如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置。闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件，油滴仍能静止不动的是(　　)
　　A．增大R1的阻值  B．增大R2的阻值
　　C．增大两板间的距离  D．断开电键S
　　答案　B
　　解析　设油滴质量为m，电荷量为q，两板间距离为d，当其静止时，有UCdq＝UR1dq＝mg；由题图知，增大R1，UR1增大，油滴将向上加速，增大R2，油滴受力不变，仍保持静止；由E＝Ud知，增大d，U不变时，E减小，油滴将向下加速；断开电键S，电容器将通过R1、R2放电，两板间场强变小，油滴将向下加速。故只有B项正确。
　　2．[2015•唐山期末]如图所示，理想变压器的a、b端加上一交流电压(电压有效值保持不变)，副线圈c、d端所接灯泡L恰好正常发光。此时滑动变阻器的滑片P位于图示位置。现将滑片下移(导线电阻不计)，则以下说法中正确的是(　　)
　　A．灯仍能正常发光，原线圈输入功率变小
　　B．灯仍能正常发光，原线圈输入功率不变
　　C．灯不能正常发光，原线圈输入功率变大
　　D．灯不能正常发光，原线圈输入电压不变
　　答案　A
　　解析　输入电压和变压器的匝数比
　　……
　　1．[2015•江西一模]如右图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a，在y轴方向足够宽。现有一高为a的正三角形导线框从图示位置开始向右沿x轴方向匀速穿过磁场区域。若以逆时针方向为电流的正方向，在选项图中，线框中感应电流i与线框移动的位移x的关系图象正确的是(　　)
　　答案　C
　　解析　线框从开始进入到全部进入第一个磁场时，磁通量向里增大，则由楞次定律可知，电流方向为逆时针，故B一定错误；因切割的有效长度均匀增大，故由E＝BLv可知，电动势也均匀增加；而在全部进入第一部分磁场时，磁通量达最大，该瞬间变化率为零，故电动势也为零，故A错误；当线圈开始进入第二段磁场后，线圈中磁通量向里减小，则可知电流为顺时针，故D错误，C正确；故选C。
　　2．[2015•菏泽一模](多选)用一根横截面积为S、电阻率为ρ的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径。如图所示，在ab的左侧存在一个匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率ΔBΔt＝kt(k<0)。则(　　)
　　A．圆环中产生逆时针方向的感应电流
　　B．圆环具有扩张的趋势
　　C．圆环中感应电流的大小为krS2ρ
　　D．图中a、b两点间的电势差Uab＝|14kπr2|
　　答案　BD
　　解析　磁通量向里，减小，由楞次定律“增反减同”可知，线圈中感应电流的方向为顺时针，所以A错误。由楞次定律可知，为了阻碍磁通量的减小，线圈有扩张的趋势，所以B选项正确。由法拉第电磁感应定律可知E＝S2ΔBΔt＝πr22k，感应电流I＝ER＝Eρ2πrS＝kSr4ρ，故C选项错误。由闭合电路欧姆
