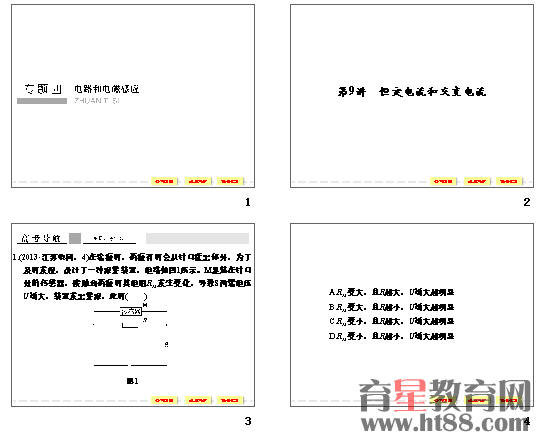

2016届高考（江苏专用）物理（课件+练习）复习提升突破专题四：电路和电磁感应ppt

专题四 第9讲.ppt
　　专题四 第10讲.ppt
　　专题四 第9讲.doc
　　专题四 第10讲.doc
　　共2个课件，2份习题。
　　第10讲　电磁感应问题的综合分析
　　专题提升训练
　　一、单项选择题
　　1.如图1所示，图中的虚线为磁场的理想边界，方向垂直于纸面向里，一质量分布均匀的梯形导体框MNQP由图中位置开始匀速穿过磁场，已知MN、PQ间的距离与两虚线的间距相等。假设沿MNQP方向的电流为正，由图示的位置开始计时，则整个过程中导体框中感应电流随时间变化规律的图象为(　　)
　　图1
　　解析　由右手定则可以判断开始时电流应为负值，导体框切割磁感线的有效长度是均匀增加的，当导体框全部进入磁场到PQ边离开磁场，再次利用右手定则可以判断此时电流应为正值，而导体框切割磁感线的有效长度是均匀增加的，所以B项正确。
　　答案　B
　　2.(2015•云南一模)如图2甲所示，线圈ABCD固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是图中的(　　)
　　第9讲　恒定电流和交变电流
　　专题提升训练
　　一、单项选择题
　　1.(2015•陕西宝鸡一模)某一电热器接在U＝110 V的直流电源上，每秒产生的热量为Q；现把它改接到某正弦式交流电源上，每秒产生的热量为4.5Q，则该交流电压的最大值Um是(　　)
　　A.220 V 　　　　　B.1102 V
　　C.2202 V 　　　D.330 V
　　解析　设电热器的电阻为R，根据焦耳定律及有效值与最大值关系得电热器接在U＝110 V的直流电源上时，有Q＝U2Rt；电热器接到某正弦式交流电源上时，有4.5Q＝Um22Rt；以上两式联立解得Um＝330 V，故选D。
　　答案　D
　　2.(2015•浙江宁波八校考试)如图1所示电路，电阻R1与电阻R2阻值相同，都为R，和R1并联的D为理想二极管(正向电阻可看成零，反向电阻可看成无穷大)，在A、B间加一正弦交流电u＝202sin 100πt V，则加在R2上的电压有效值为(　　)
　　图1
　　A.10 V  　　B.20 V  　　C.15 V  　　D.510 V
　　解析　由二极管的单向导电性可知，加在R2上的电压，在D被导通即R1被短路时为电源电压2022 V＝20 V；在D被截止时，R1、R2串联分压，分别为10 V。根据U2R2T＝（10 V）2R2T2＋（20 V）2R2T2，得U＝510 V，选项D正确。
　　答案　D
　　3.如图2所示的电路中，电表均为理想电表，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是(　　)
　　图2
　　A.电流表读数变小，电压表读数变大
　　B.小灯泡L变暗
　　C.电源的总功率变小
　　D.电容器C所带的电荷量减少
　　解析　当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路部分的电阻减小，则电路中的总电阻减小，总电流增大，路端电压减小，故电流表读数变大，电压表读数变小，选项A错误；通过小灯泡的电流变大由P＝I2R知小灯泡L变亮，选项B错误；电源的总功率EI增大，选项C错误；由于路端电压减小，小灯泡L两端电压增大，故电容器C两端电压减小，由C＝QU可知，电容器C所带的电荷量Q＝CU减少，选项D正确。
