2016届高三物理二轮复习（课件+练习）专题九：带电体在组合场、复合场中的运动ppt

专题九 带电体在组合场、复合场中的运动.doc

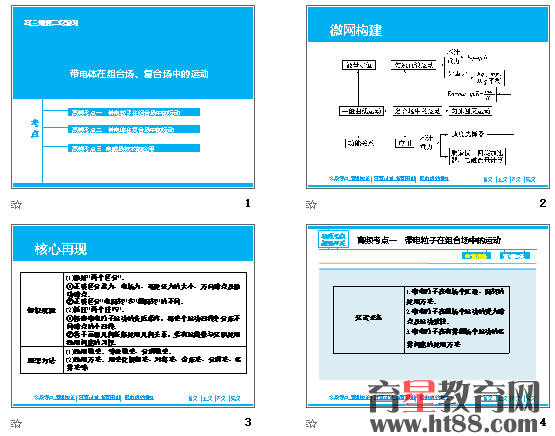

　　专题九 带电体在组合场、复合场中的运动.ppt
　　课件共104张，训练约3140字。
　　专题九带电体在组合场、复合场中的运动
　　限时规范训练[单独成册]
　　(时间：45分钟)
　　1.如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里．一带电粒子以某一速度沿水平直线通过两极板．若不计重力，下列四个物理量中哪一个改变时，粒子运动轨迹不会改变(　　)
　　A．粒子速度的大小
　　B．粒子所带的电荷量
　　C．电场强度
　　D．磁感应强度
　　解析：选B.粒子作直线运动，有qvB＝qE，即E＝vB，与q无关．
　　2. 如图所示，空间的某一正方形区域存在着相互垂直的匀强电场和匀强磁场，一个带电粒子以某一初速度由边界中点A进入这个区域沿直线运动，从中点C离开区域；如果将磁场撤去，其他变件不变，则粒子从B点离开场区；如果将电场撤去，其他条件不变，则粒子从D点离开场区．已知BC＝CD，设粒子在上述三种情况下，从A到B，从A到C和从A到D所用的时间分别是t1、t2、t3，离开三点时的动能分别是Ek1、Ek2、Ek3，粒子重力忽略不计，以下关系式正确的是(　　)
　　A．t1＝t2＜t3　　　　　 B．t1＜t2＝t3
　　C．Ek1＝Ek2＜Ek3 D．Ek1＞Ek2＞Ek3
　　解析：选A.根据题意可知，粒子在复合场中做直线运动，由于忽略粒子重力，则洛伦兹力与电场力平衡，即有qE＝qv0B，可得粒子从A到C的运动时间为t2＝dv0，其中d表示AC间距；若将磁场撤去，粒子从B点离开场区，该过程中粒子在电场力作用下做类平抛运动，运动时间t1＝dv0；若撤去电场，粒子做匀速圆周运动，从A到D的过程中，沿AC方向的速度分量逐渐减小，且均小于v0，则有t3＞dv0，据以上分析，选项A正确、选项B错误．粒子从A到C过程是匀速直线运动，动能不变；从A到D过程中，粒子只在洛伦兹力作用下做匀速圆周运动，动能不变，则Ek2＝Ek3；粒子从A到B过程中，合外力是电场力，电场力做了正功，粒子的动能增加，则有Ek1＞Ek2＝Ek3，选项C、D错误．
　　3.(多选)在半导体离子注入工艺中，初速度可忽略的磷离子P＋和P3＋，经电压为U的电场加速后，垂直进入磁感应强度大小为B、方向垂直纸面向里、有一定宽度的匀强磁场区域，如右图所示．已知离子P＋在磁场中转过θ＝30°后从磁场右边界射出，在电场和磁场中运动时，离子P＋和P3＋(　　)
　　A．在电场中的加速度之比为1∶1
　　B．在磁场中运动的半径之比为3∶1
　　C．在磁场中转过的角度之比为1∶2
　　D．离开电场区域时的动能之比为1∶3
