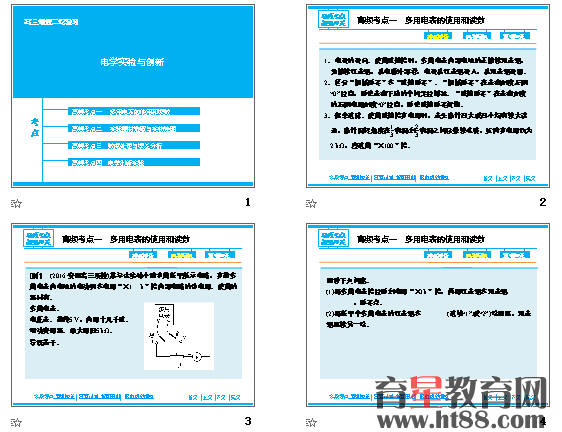

　　专题十三 电学实验与创新.ppt
　　课件共80张，训练约2910字。
　　专题十三电学实验与创新
　　限时规范训练[单独成册]
　　(时间：45分钟)
　　1．图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：
　　(1)调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．
　　(2)将选择开关旋转到“Ω”挡的________位置(填“×1”、“×10”、“×100”或“×1 k”)．
　　(3)将红、黑表笔分别插入“＋”、“－”插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．
　　(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为________Ω.
　　(5)测量完毕，将选择开关旋转到“OFF”位置．
　　解析：(1)将选择开关拨到欧姆挡前，先要进行机械调零．方法是调节机械定位螺丝，使电表指针指在电流等于零的刻线位置．
　　(2)用多用电表测20 Ω的电阻时，要把选择开关旋转到“Ω”挡“×1”的位置．
　　(3)将红、黑表笔短接，进行欧姆调零．调节调零旋钮，使指针指在“Ω”挡的零刻线上．
　　(4)由乙图读出该电阻的阻值为19 Ω.
　　答案：(1)定位螺丝　电流　(2)×1
　　(3)调零旋钮　电阻　(4)19
　　2．(2014•高考新课标全国卷Ⅱ)在伏安法测电阻的实验中，待测电阻Rx约为200 Ω，电压表○V 的内阻约为2 kΩ，电流表○A 的内阻约为10 Ω，测量电路中电流表的连接方式如图(a)或图(b)所示，结果由公式Rx＝UI计算得出，式中U与I分别为电压表和电流表的示数．若将图(a)和图(b)中电路测得的电阻值分别记为Rx1和Rx2，则________(填“Rx1”或“Rx2”)更接近待测电阻的真实值，且测量值Rx1________(填“大于”、“等于”或“小于”)真实值，测量值Rx2________(填“大于”、“等于”或“小于”)真实值．
　　解析：根据串、并联电路的特点解题．根据题意知RxRA>RVRx，电压表的分流作用较显著，故Rx1更接近待测电阻的真实值．图(a)的测量值是Rx与RA串联的电阻阻值，故Rx1>Rx真；图(b)的测量值是Rx与RV并联的电阻阻值，故Rx2<Rx真．
　　答案：Rx1　大于　小于
　　3．(2015•高考新课标全国卷Ⅱ)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍．某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下：
　　待测电压表○V(量程3 V，内阻约为3 000 Ω)，电阻箱R0(最大阻值为99 999.9 Ω)，滑动变阻器R1(最大阻值100 Ω，额定电流2 A)，电源E(电动势6 V，内阻不计)，开关两个，导线若干．
　　(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整．
　　(2)根据设计的电路，写出实验步骤：
　　__________________________________________________________________
　　__________________________________________________________________
　　_________________________________________________________________.
　　(3)将这种方法测出的电压表内阻记为RV′，与电压表内阻的真实值RV相比，RV′________RV(填“>”、“＝”或“<”)，主要理由是__________________________________________________________________
