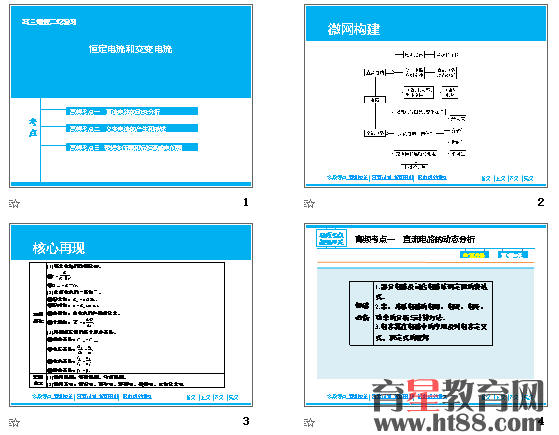

　　专题十一　恒定电流和交变电流.ppt
　　课件共52张，训练约4670字。
　　专题十一恒定电流和交变电流
　　限时规范训练[单独成册]
　　(时间：45分钟)
　　1. (多选)将电阻与一矩形线框相连接，矩形线框放在匀强磁场中匀速转动，流过电阻的电流随时间变化的i－t图象如图所示．则下列说法中正确的是
　　(　　)
　　A．线框在t1时刻与磁场方向垂直
　　B．线框在t2时刻与磁场方向垂直
　　C．t1～t2时间内穿过线框的磁通量逐渐增大
　　D．0～t4时间内电流方向改变了2次
　　解析：选BCD.由图象可知，t1、t3时刻感应电流最大，这两个时刻线框与中性面垂直，与磁场方向平行，A错误；由图象可知，在t2、t4时刻，感应电流为零，这两个时刻线框平面与中性面重合，即与磁场方向垂直，B正确；由以上分析可知，从t1到t2，线框由与磁场平行的位置转到与磁场垂直的位置，则穿过线框的磁通量逐渐增大，C正确；由图象可知，0～t4是一个周期，电流的方向改变了2次，D正确．
　　2．(2015•南京高三质检)图1中D为理想二极管，具有单向导电性，R是阻值均为10 Ω的定值电阻．当a、b间加有图2所示按正弦规律变化的交变电压时，交流电压表的示数约为(　　)
　　A．36.7 V　　　　　　　　　　 B．51.9 V
　　C．73.3 V  D．103.7 V
　　解析：选B.设二极管D右端为一个整体，整体电阻为r，整体两端电压为U有效，根据交变电流有效值的定义知，31122r•T2＝U2有效r•T，解得U有效＝2202 V，由电路分析知，电压表两端的电压占整体两端电压的三分之一，因此电压表的示数为13U有效≈51.9 V，B正确．
　　3．(2015•高考天津卷) (多选)如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头．在原线圈上加一电压为U的正弦交流电，则(　　)
　　A．保持Q的位置不动，将P向上滑动时，电流表读数变大
　　B．保持Q的位置不动，将P向上滑动时，电流表读数变小
　　C．保持P的位置不动，将Q向上滑动时，电流表读数变大
　　D．保持P的位置不动，将Q向上滑动时，电流表读数变小
　　解析：选BC.保持Q的位置不动，则U2不变，将P向上滑动时，R接入电路的电阻变大，根据I2＝U2R0＋R知，I2变小，由I1I2＝n2n1得I1也变小，即电流表读数变小，选项A错误、选项B正确；保持P的位置不动，将Q向上滑动时，U2变大，则根据P2＝U22R0＋R知副线圈输出功率变大，由P1＝P2知，变压器原线圈输入功率P1变大，而P1＝I1U，输入电压U一定，I1变大，即电流表读数变大，选项C正确、选项D错误．
