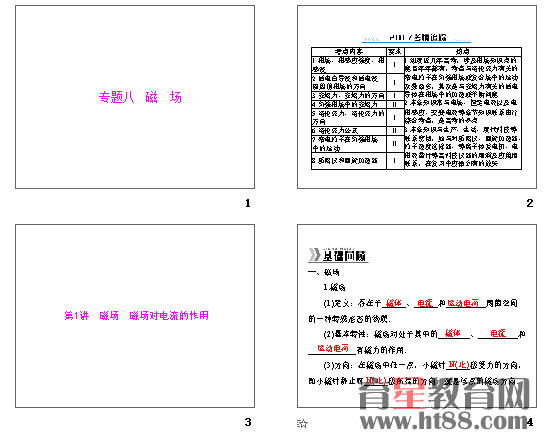

2017年高考物理一轮复习专题八：磁场ppt（5份）

专题八 磁场.doc
　　[原创]2017年物理 专题八 专题提升八 带电粒子在匀强磁场中运动的多解问题探析[配套课件].ppt
　　[原创]2017年物理 专题八 第3讲 带电粒子在复合场中的运动[配套课件].ppt
　　[原创]2017年物理 专题八 第2讲 磁场对运动电荷的作用[配套课件].ppt
　　[原创]2017年物理 专题八 第1讲 磁场 磁场对电流的作用[配套课件].ppt
　　共4个课件，1份习题。
　　专题八　磁　场
　　第1讲　磁场　磁场对电流的作用
　　一、单项选择题
　　1.(2013年上海卷)如图K8­1­1所示，足够长的直线ab靠近通电螺线管，与螺线管平行.用磁传感器测量ab上各点的磁感应强度B，在计算机屏幕上显示的大致图象是(　　)
　　图K8­1­1
　　A. 　B.     C. 　　　D.
　　2.将一个质量很小的金属圆环用细线悬挂起来，在其附近放一条形磁铁，磁铁的轴线与圆环在同一个平面内，且通过圆环中心，如图K8­1­2所示，当圆环中通以顺时针方向的电流时，从上往下看(　　)
　　图K8­1­2
　　A.圆环顺时针转动，靠近磁铁
　　B.圆环顺时针转动，远离磁铁
　　C.圆环逆时针转动，靠近磁铁
　　D.圆环逆时针转动，远离磁铁
　　3.如图K8­1­3所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ.整个装置处于沿竖直方向的匀强磁场中，金属杆ab垂直导轨放置，当杆中通有从a到b的恒定电流I时，金属杆ab刚好静止.则(　　)
　　图K8­1­3
　　A.磁场方向竖直向上
　　B.磁场方向竖直向下
　　C.ab受安培力的方向平行导轨向上
　　D.ab受安培力的方向平行导轨向下
　　4.(2015年广东惠州一调)如图K8­1­4所示，在倾角为α的光滑斜面上，要使垂直纸面放置的一根长为L、质量为m的通电直导体处于静止状态，则应加的匀强磁场B的方向可能是(　　)
　　图K8­1­4
　　A.平行斜面向上B.平行斜面向下C.垂直斜面向下D.垂直斜面向上
　　5.(2015年广东深圳南山期末)指南针是我国古代的四大发明之一.当指南针静止时，其N极指向如图K8­1­5虚线(南北向)所示，若某一条件下该指南针静止时N极指向如图实线(N极偏东北向)所示.则以下判断正确的是(　　)
　　图K8­1­5
　　A.可能在指南针上面有一导线东西放置，通有东向西的电流
　　B.可能在指南针上面有一导线东西放置，通有西向东的电流
　　C.可能在指南针上面有一导线南北放置，通有北向南的电流
　　D.可能在指南针上面有一导线南北放置，通有南向北的电流
　　6.(2015年甘肃兰州模拟)如图K8­1­6所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直.A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是(　　)
　　图K8­1­6
　　A.水平向左　B.水平向右
　　C.竖直向下D.竖直向上
　　7.(2014年新课标卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是(　　)
