- 文件格式
- doc, ppt
- 文件大小
- 1.77 MB
- 教材版本
- 人教版
- 适用分类
- 九年级全一册课件
- 页数 / 张数
- 见资源简介
- 更新时间
- 2016/6/19 21:03:49
先了解，再下载
资源预览与简介
├─习题精选
│《欧姆定律在串、并联电路中的应用》习题1.doc
│《欧姆定律在串、并联电路中的应用》习题2.doc
│《欧姆定律在串、并联电路中的应用》习题3.doc
│《欧姆定律在串、并联电路中的应用》习题4.doc
├─教学设计
│《 欧姆定律在串、并联电路中的应用》教案1.doc
│《 欧姆定律在串、并联电路中的应用》教案2.doc
│《 欧姆定律在串、并联电路中的应用》教案3.doc
│《 欧姆定律在串、并联电路中的应用》教案4.doc
├─课件

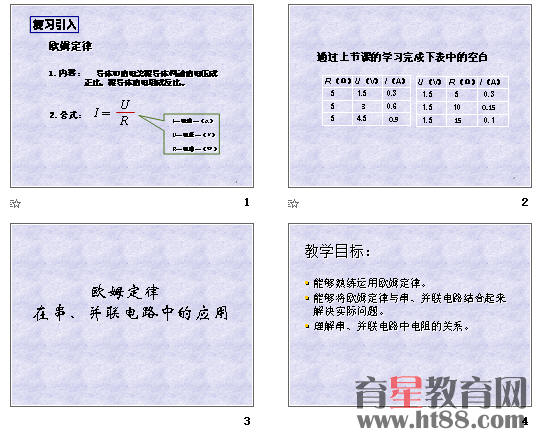

│《欧姆定律在串、并联电路中的应用》课件1.ppt
│《欧姆定律在串、并联电路中的应用》课件2.ppt
│《欧姆定律在串、并联电路中的应用》课件3.ppt
│《欧姆定律在串、并联电路中的应用》课件4.ppt
└─媒体素材
电阻的并联.swf
电阻的串并联.swf
电阻的串联.swf
共4个课件，4份教案，4份习题，3个动画。
欧姆定律在串、并联电路中的应用
选择题
1．（13北京）如图所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是B
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮
2．（13烟台）在图中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A
A．电流表A1和电流表A2的示数之和变小
B．电压表V和电流表A2的示数之比保持不变
C．电流表A1的示数变小，电压表V的示数变大
D．电流表A2的示数不变，电压表V的示数不变
欧姆定律在串、并联电路中的应用
目标导航
1、电路中的电流、导体两端的电压或导体的电阻的关系。判断当导体两端的电压或通过导体中的电流改变时，导体电阻是否变化。
2、应用欧姆定律，结合并联电路中电流、电压、电阻的特点，解决一些综合性问题。
如：
(1)计算电路中的电流、电压、电阻的大小。
(2)利用欧姆定律推导出的并联分流来求电路中的比值大小问题。
(3)分析当电路组成发生变化时，电流表、电压表示数的变化，或计算电流表、电压表示数变化范围；计算在不损坏电表的情况下，滑动变阻器连入电路的阻值范围等。
3、实验能力：
(1)应用控制变量法，探究电流与电压、电阻的关系，分析实验数据，归纳得出得出结论。
(2)分析实验过程中发生电路故障的原因。
名师引领
一、基本知识
1.欧姆定律的公式I=U/R；变形：U=IR,R=U/I
2.串联电路：电流I=I1=I2
电压U=U1+U2
电阻R=R1+R2
3.并联电路：电流I=I1+I2
电压U=U1=U2
电阻1/R=1/R1+1/R2
二、电流和电压、电阻的关系
当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
当导体两端的电压一定时，通过导体的电流与导体本身的电阻成反比。
欧姆定律在串、并联电路中的应用
课时目标：
1、知道欧姆定律的内容和计算公式。
2、知道串联电路和并联电路中电阻间的关系。
3、能用欧姆定律结合串、并联电路中电流、电压、电阻的关系进行综合计算。
4、在应用欧姆定律探究串联电路和并联电路中电阻关系的过程中，体会选择合适的实验方法的重要意义。
课前预习：
动手实践体验感悟
教师引导学生课前完成以下问题的整理，两个实验的探究，便于新授课的高效进行。
结合上节课得出的两个结论：“导体的电阻一定时，通过导体的电流与导体两端的电压成正比；导体两端的电压一定时，通过导体的电流与导体的电阻成反比”，你能否用一个公式来表示电流、电压与电阻之间的关系，试着写写吧！在学习这个公式时你还应该注意哪些事项？
如图1所示，将定值电阻R接入电路中，闭合开关观察灯泡的亮度；再将两个相同的电阻R串联后再接入电路中，闭合开关，再次观察灯泡的亮度，请回答：前后两种情况下灯泡较亮的是，由此想到电阻串联后总电阻比每一个分电阻的阻值都。
如图2所示，将定值电阻R接入电路中，闭合开关观察灯泡的亮度；再将两个相同的电阻R并联后再接入电路中，闭合开关，再次观察灯泡的亮度，请回答：前后两种情况下灯泡较亮的是，由此想到电阻并联后总电阻比每一个分电阻的阻值都。
结合上述两个探究，请大胆猜测串联电路中总电阻与每个分电阻的关系；并联电路中总电阻与每个分电阻的关系。
