2016高三物理二轮复习整合突破提升专题十三：电学实验ppt

专题十三 电学实验 课时作业.DOC

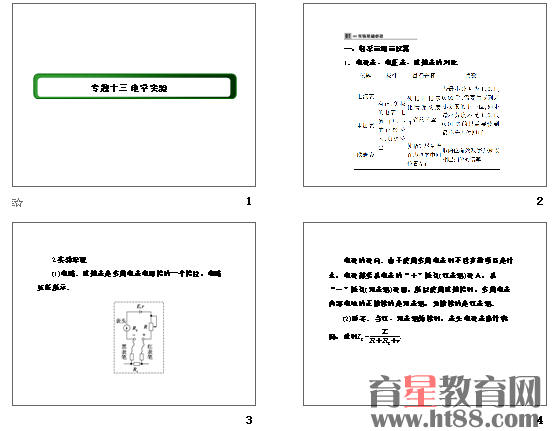

　　专题十三 电学实验.ppt
　　课件共98张，习题约3850字。
　　课时作业　电学实验
　　时间：45分钟
　　1．某同学用游标卡尺测量一圆柱体的长度l，用螺旋测微器测量该圆柱体的直径d，示数如图(甲)、(乙)所示．由图可读出l＝________cm，d＝________mm.
　　解析：l＝22 mm＋5×0.1 mm＝22.5 mm＝2.25 cm；d＝6.5mm＋36.0×0.01 mm＝6.860 mm.
　　答案：2.25　6.860
　　2．(2015•浙江卷)图(1)是小红同学在做“描绘小灯泡的伏安特性曲线”实验的实物连接图．
　　(1)根据图(1)画出实验电路图；
　　(2)调节滑动变阻器得到了两组电流表与电压表的示数如图(2)中的①、②、③、④所示，电流表量程为0.6 A，电压表量程为3 V．所示读数为：①______、②_______、③_______、④________.两组数据得到的电阻分别为_______和_______．
　　解析：(1)根据实物图，滑动变阻器起分压作用，电压表测量小灯泡两端的电压，电流表外接，故画出的电路图见答案．(2)电流表量程为0.6 A，电压表量程为3 V，因此①的读数为0.10 A，②的读数为0.24 A，③的读数为2.00 V，④的读数为0.27 V．两组数据得到的电阻R1＝U1I1＝2.000.24 Ω＝8.3 Ω，R2＝U2I2＝0.270.10 Ω＝2.7 Ω.
　　答案：(1)如图所示
　　(2)①0.10 A　②0.24 A　③2.00 V
　　④0.27 V　8.3 Ω(8.2～8.4 Ω均可)
　　2．7 Ω(2.6～2.8 Ω均可)
　　3．(1)多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是________Ω.
　　(2)某研究性学习小组利用图甲所示电路测量电池组的电动势E和内阻r.根据实验数据绘出如图乙所示的R－1I图线，其中R为电阻箱读数，I为电流表读数，由此可以得出E＝________V，r＝________Ω.
　　解析：(1)用×10挡测量电阻时，表头指针偏转角度很小说明被测电阻阻值较大，应改用较大挡位来测量．欧姆表换挡后要重新欧姆调零．表盘读数为R＝22×100 Ω＝2.2×103 Ω.
　　(2)由E＝I(R＋r)得R＝EI－r，则R－1I图象的斜率即为电源的电动势大小，即E＝2.9 V，图象截距为电源的内阻r＝0.9 Ω.
　　答案：(1)×100　调零(或重新调零)　2.2×103(或2.2  k)
　　(2)2.9　0.9
　　4．(2014•安徽卷)某同学为了测量一个量程为3 V的电压表的内阻，进行了如下实验．
　　(1)他先用多用表进行了正确的测量，测量时指针位置如图(1)所示，得出电压表的内阻为3.00×103 Ω，此时电压表的指针也偏转了．已知多用表欧姆挡表盘中央刻度值为“15”，表内电池电动势为1.5 V，则电压表的示数应为________V(结果保留两位有效数字)．
