2016高三物理二轮复习整合突破提升专题十：直流与交流电路ppt

专题十 直流与交流电路 课时作业.DOC

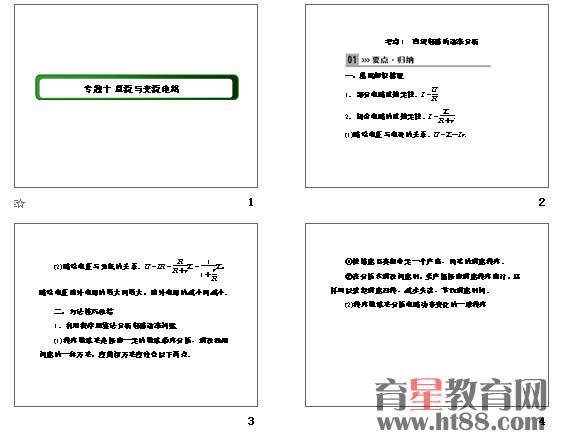

　　专题十 直流与交流电路.ppt
　　课件共53张，习题约4280字。
　　课时作业　直流与交流电路
　　时间：45分钟
　　一、单项选择题
　　1．如图所示，电源电动势为E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R′0＝1 Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值为(　　)
　　A．2 Ω，2Ω  B．2  Ω，1.5 Ω
　　C．1.5 Ω，1.5 Ω  D．1.5 Ω，2 Ω
　　解析：对于题图甲电路是纯电阻电路，当外电阻与电源内阻相等时，电源的输出功率最大，所以R1＝2 Ω；对于题图乙电路是含电动机电路，欧姆定律不成立，其输出功率P＝IU＝I(E－Ir)，当I＝E2r＝2 A时有最大值，此时电动机的输出功率为2 W，发热功率为4 W，所以电动机的输入功率为6 W，电动机两端的电压为3 V，电阻R2两端电压为3 V，所以R2＝1.5 Ω，即B正确．
　　答案：B
　　2．(2015•广东卷)如图为气流加热装置的示意图，使用电阻丝加热导气管．视变压器为理想变压器，原线圈接入电压有效值恒定的交流电并保持匝数不变．调节触头P，使输出电压有效值由220 V降至110 V，调节前后(　　)
　　A．副线圈中的电流比为1 2
　　B．副线圈输出功率比为2 1
　　C．副线圈的接入匝数比为2 1
　　D．原线圈输入功率比为1 2
　　解析：设原线圈输入电压为U1，原线圈的匝数为n1，副线圈输出电压为U2，副线圈的匝数为n2，则U1U2＝n1n2，当副线圈的输出电压降为原来的一半时，副线圈的匝数减为原来的12，C项正确；由I2＝U2R可知，副线圈的电流减为原来的一半，A项错误；由P＝U2R可知，副线圈输出的功率减为原来的14，原线圈的输入功率等于副线圈的输出功率，因此原线圈的输入功率也减为原来的14，B、D项错误．
　　答案：C
　　3．为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图是原理图．轻质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)，弹簧劲度系数为100 N/cm.定值电阻R0＝5 Ω，ab是一根长为5 cm的均匀电阻丝，阻值R1＝25 Ω，电源输出电压恒为U＝3 V，理想电流表的量程为0～0.6 A．当拉环不受力时，滑片P处于a端．下列关于这个电路的说法不正确的是(　　)
