2016版（通用版）高考物理二轮复习第一部分考前复习方略专题十三：电学实验ppt

学案二轮 第一部分专题十三专题限时训练.doc

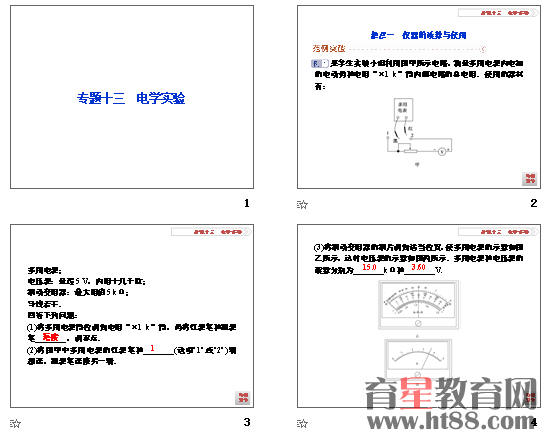

　　学案二轮 第一部分专题十三.ppt
　　课件共33张，习题约3310字。
　　1．(2015•长沙一模)实际电流表有内阻，可等效为理想电流表与电阻的串联．测量实际电流表G1内阻r1的电路如图甲所示．
　　供选择的仪器如下：
　　①待测电流表G1(0～5 mA，内阻约300 Ω)；
　　②电流表G2(0～10 mA，内阻约100 Ω)；
　　③定值电阻R1(300 Ω)；
　　④定值电阻R2(10 Ω)；
　　⑤滑动变阻器R3(0～1 000 Ω)；
　　⑥滑动变阻器R4(0～20 Ω)；
　　⑦干电池(1.5 V)；
　　⑧开关S及导线若干．
　　(1)定值电阻应选______，滑动变阻器应选______．(在空格内填写序号)
　　(2)用连线连接如图乙所示的实物图．
　　(3)测量多组电流表G1、G2的读数I1、I2，以I2为纵坐标，I1为横坐标，作出相应图线，如图丙所示．根据I2－I1图线的斜率k及定值电阻(选定)，写出待测电流表内阻的表达式________________________________________________________________________．
　　解析：(1)根据电路的原理图，定值电阻应适当大一些，滑动变阻器采用分压接法时，应选用阻值适当小一些的，故定值电阻选③，滑动变阻器选⑥.
　　(2)实物连线如图所示，连线时要注意电表的正负接线柱不能接反．
　　(3)根据串、并联电路规律可知：I2＝I1＋I1r1R1＝R1＋r1R1I1，所以k＝R1＋r1R1，所以r1＝(k－1)R1.
　　答案：(1)③　⑥　(2)见解析图　(3)r1＝(k－1)R1
　　2.(2015•滨州一模)(1)某同学用螺旋测微器测量一段粗细均匀的金属丝的直径，如图所示，直径d为________mm.
　　(2)该同学用多用电表测量其电阻阻值约为5 Ω，现用伏安法进一步精确测量其电阻，备有以下器材：
　　直流电源E：电动势约4.5 V，内阻很小；
　　直流电流表A1：量程0～3 A，内阻约0.025 Ω；
　　直流电流表A2：量程0～0.6 A，内阻约0.125 Ω；
　　直流电压表V：量程0～3 V，内阻约3 kΩ；
　　滑动变阻器R1：最大阻值为50 Ω；
　　开关、导线若干．
　　①在可选择的器材中应选用的电流表是________．(选填“A1”或“A2”)
　　②仅从实验原理上看实验电路电阻的测量值________真实值．(选填“大于”“小于”或“等于”)
　　③如图所示实物连接图，还有两根导线没有连接，请补充完整．
　　解析：(1)读数为4 mm＋48.7×0.01 mm＝4.487 mm.
　　(2)①流过电流表的最大电流为Imax＝35 A＝0.6 A，故电流表选A2.
　　②因为被测电阻较小，电流表应外接，由于电压表的分流，电阻的测量值小于真实值．
　　③电路可采用限流式，电流表外接．
　　答案：(1)4.487(±0.002)　(2)①A2　②小于
　　③如图所示
　　3．(2015•潍坊模拟)为测定一节干电池(电动势约1.5 V，内阻约1.0 Ω)的电动势和内阻，实验室备有电流计G(满偏电流为3 mA，内阻为25 Ω)、定值电阻R0＝0.126 Ω、开关和若干导线及以下器材：
　　A．量程0～3 V，内阻约1 000 Ω的电压表
