- 文件格式
- ppt, doc
- 文件大小
- 10.46 MB
- 教材版本
- 人教版
- 适用分类
- 高考复习课件
- 页数 / 张数
- 见资源简介
- 更新时间
- 2016/3/23 17:19:47
先了解，再下载

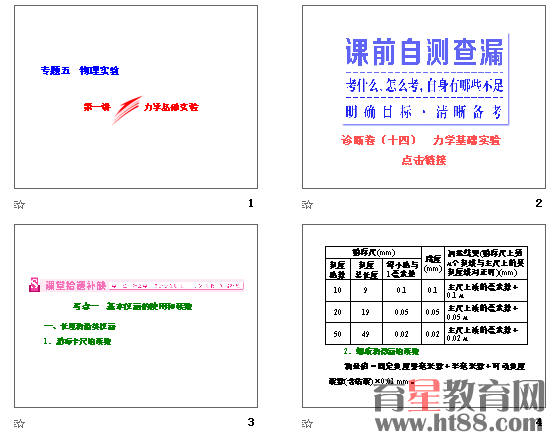

资源预览与简介
第二讲 力学创新实验.ppt
第三讲 电学基础实验.ppt
第四讲 电学创新实验.ppt
第一讲 力学基础实验.ppt
诊断卷（十六） 电学基础实验.doc
诊断卷（十七） 电学创新实验.doc
诊断卷（十四） 力学基础实验.doc
诊断卷（十五） 力学创新实验.doc
共4个课件，4份习题。
诊断卷十五 力学创新实验
考点一 实验器材的等效与替换
1.[用电子秤替换弹簧测力计]
(2015•广州二模)一同学用电子秤、水壶、细线、墙钉和贴在墙上的白纸等物品，在家中验证力的平行四边形定则。
图1
(1)如图1(a)，在电子秤的下端悬挂一装满水的水壶，记下水壶________时电子秤的示数F。
(2)如图(b)，将三细线L1、L2、L3的一端打结，另一端分别拴在电子秤的挂钩、墙钉A和水壶杯带上。水平拉开细线L1，在白纸上记下结点O的位置、____________和电子秤的示数F1。
(3)如图(c)，将另一颗墙钉B钉在与O同一水平位置上，并将L1拴在其上。手握电子秤沿着(2)中L2的方向拉开细线L2，使______________和三根细线的方向与(2)中重合，记录电子秤的示数F2。
(4)在白纸上按一定标度作出电子秤拉力F、F1、F2的图示，根据平行四边形定则作出F1、F2的合力F′的图示，若______________，则平行四边形定则得到验证。
2．[气垫导轨、力传感器、光电门替代长木板、打点计时器]
诊断卷十四 力学基础实验
考点一 基本仪器的使用与读数
1.[考查游标卡尺的读数]
(2015•合肥一模)如图1是用游标卡尺测量某金属圆筒外径时的示数，可读出该圆筒外径为________ mm。
图1
2．[考查游标卡尺和螺旋测微器的读数]
(2015•贵州七校联考)用游标卡尺测得某材料的长度如图2甲所示，读数L＝________ cm；用螺旋测微器测得该材料的直径如图乙所示，读数D＝________ mm。
图2
考点二 “纸带”类实验
3.[考查验证机械能守恒定律]
某同学利用竖直上抛小球的频闪照片验证机械能守恒定律。频闪仪每隔0.05 s闪光一次，图3中所标数据为实际距离，该同学通过计算得到不同时刻的速度如下表(当地重力加速度取9.8 m/s2，小球质量m＝0.2 kg，结果保留三位有效数字)：
诊断卷十七 电学创新实验
考点一 实验原理的拓展与创新
1.[考查半偏法测电压表内阻]
(2015•全国卷Ⅱ)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下：
待测电压表○V (量程3 v，内阻约为3 000 Ω)，电阻箱R0(最大阻值为99 999.9 Ω)，滑动变阻器R1(最大阻值100 Ω，额定电流2 A)，电源E(电动势6 v，内阻不计)，开关两个，导线若干。
(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整。
诊断卷十六 电学基础实验
考点一 多用电表的使用与读数
1.(2013•全国卷Ⅰ)某学生实验小组利用图1(a)所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻。使用的器材有：
图1
多用电表；
电压表：量程5 v，内阻十几千欧；
滑动变阻器：最大阻值5 kΩ；
导线若干。
回答下列问题：
(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点。
(2)将图(a)中多用电表的红表笔和________(填“1”或“2”)端相连，黑表笔连接另一端。
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示，多用电表和电压表的读数分别为______kΩ和______v。
预览清晰度以原图为准；预览与简介供选用参考，完整内容以下载文件为准。
