2016届高三物理二轮复习第一部分专题三：电场与磁场ppt

诊断卷（十一）　带电粒子在复合场中的运动.doc
　　诊断卷（十）　电场与磁场的基本性质.doc

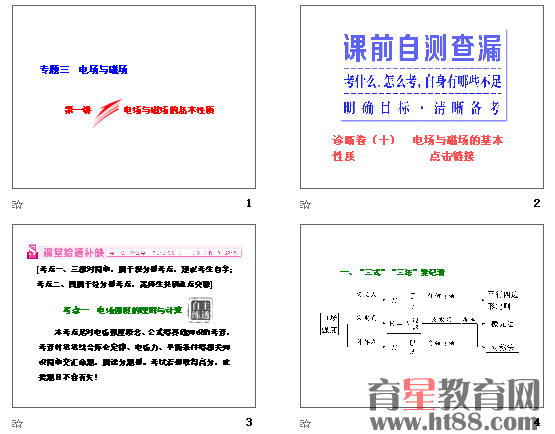

　　第一讲  电场与磁场的基本性质.ppt
　　第二讲  带电粒子在复合场中的运动.ppt
　　共2个课件，2份习题。
　　诊断卷十一　带电粒子在复合场中的运动
　　考点一 带电粒子在叠加场中的运动
　　1.[考查电场和重力场的叠加场]
　　(2015•全国卷Ⅱ)如图1，两平行的带电金属板水平放置。若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态。现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将(　　)
　　图1
　　A．保持静止状态
　　B．向左上方做匀加速运动
　　C．向正下方做匀加速运动
　　D．向左下方做匀加速运动
　　2．[考查电场和磁场的叠加场]
　　(2015•皖北协作区联考)为了研究PM2.5的相关性质，实验中让一带电PM2.5颗粒(重力不计)，垂直射入正交的匀强电场和匀强磁场区域，如图2所示，其中M、N为正对的平行带电金属板，结果它恰能沿直线运动。(　　)
　　图2
　　A．M板一定带正电
　　B．PM2.5颗粒一定带正电
　　C．若仅使PM2.5颗粒的带电量增大，颗粒一定向M板偏移
　　D．若仅使PM2.5颗粒的速度增大，颗粒一定向N板偏移
　　3．[考查电场、磁场和重力场的叠加场]
　　诊断卷十　电场与磁场的基本性质
　　考点一 电场强度的理解与计算
　　1.[考查库仑定律、电场强度]
　　(2013•全国卷Ⅱ)如图1，在光滑绝缘水平面上，三个带电小球a、b和c分别位于边长为l的正三角形的三个顶点上；a、b带正电，电荷量均为q，c带负电。整个系统置于方向水平的匀强电场中。已知静电力常量为k。若三个小球均处于静止状态，则匀强电场场强的大小为(　　)
　　图1
　　A.3kq3l2　　　　　　 B.3kql2
　　C.3kql2  D.23kql2
　　2．[考查电场叠加、点电荷电场强度公式]
　　(2013•全国卷Ⅰ)如图2，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q＞0)的固定点电荷。已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)(　　)
　　图2
　　A．k3qR2  B．k10q9R2
　　C．kQ＋qR2  D．k9Q＋q9R2
　　3．[考查点电荷的场强公式]
　　(2015•北京一模)理论上已经证明：电荷均匀分布的球壳在壳内产生的电场为零。现有一半径为R、电荷均匀分布的实心球体，O为球心，以O为原点建立坐标轴Ox，如图3所示。关于该带电小球产生的电场E随x的变化关系，下图中正确的是(　　)
　　图3
