2016届高三物理二轮复习专题八：直流与交流电路ppt

专题八　限时训练.doc

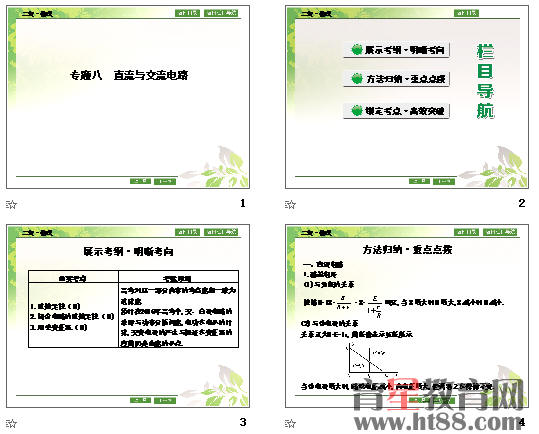

　　专题八　直流与交流电路.ppt
　　课件共38张，习题约4540字。
　　专题八　限时训练
　　(限时:45分钟)
　　【测控导航】
　　考点 题号(难易度)
　　交变电流的产生和描述 2(易),6(中),8(中),11(难)
　　直流电路综合问题 1(易),3(中),4(中),10(难)
　　变压器与远距离输电 3(中),5(中),7(难),9(中)
　　一、选择题(在每小题给出的四个选项中,第1～5题只有一项符合题目要求,第6～9题有多项符合题目要求)
　　1.(2015福建漳州质检)如图所示,电源电动势为E,内阻为r.电路中的R1为光敏电阻(其阻值随光照强度增大而减小),R2为定值电阻.当开关S闭合时,下列说法正确的是(　B　)
　　A.增大光照强度,电流表示数变小
　　B.增大光照强度,电压表示数变小
　　C.减小光照强度,R2消耗的功率变大
　　D.减小光照强度,电源的总功率变大
　　解析:当光照强度增大时,光敏电阻的阻值减小,总电阻减小,由闭合电路欧姆定律可得,电路中总电流增大,则电流表示数变大,由U=E-Ir可知,路端电压减小,故电压表示数变小,故选项A错误,B正确;当光照强度减小时,光敏电阻的阻值增大,总电阻增大,由闭合电路欧姆定律可得,电路中总电流减小,则由P=I2R2可知,R2消耗的功率变小,由
　　P总=EI可知电源的总功率变小,故选项C,D错误.
　　2.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图(乙)所示,产生的交变电动势随时间变化规律的图像如图(甲)所示,已知线框内阻为1.0 Ω,外接一只电阻为9.0 Ω的灯泡,则(　C　)
　　A.电压表V的示数为20 V
　　B.电路中的电流方向每秒改变5次
　　C.灯泡实际消耗的功率为36 W
　　D.电动势的瞬时值表达式为e=20cos 5πt(V)
　　解析:由(甲)图知电动势峰值为20  V,周期0.2 s,所以有效值为
　　20 V,角速度ω= =10π rad/s,电压表测的是路端电压的有效值,U= ×9 V=18 V,故选项A错误;交流的频率为5 Hz,每一周期电流方向改变两次,所以每秒电流方向改变10次,故选项B错误;灯泡实际消耗的功率为P= =  W=36 W,故选项C正确;线圈在题图(乙)位置开始计时,电动势的瞬时值表达式为e=20 cos 10πt(V),选项D
　　错误.
　　教师备用:
　　在研究微型电动机的性能时,应用如图所示的实验电路.调节滑动变阻器R并控制电动机停止转动时,电流表和电压表的示数分别为0.5 A和2.0 V.重新调节R并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A和24.0 V.则这台电动机正常运转时输出功率为(　A　)
