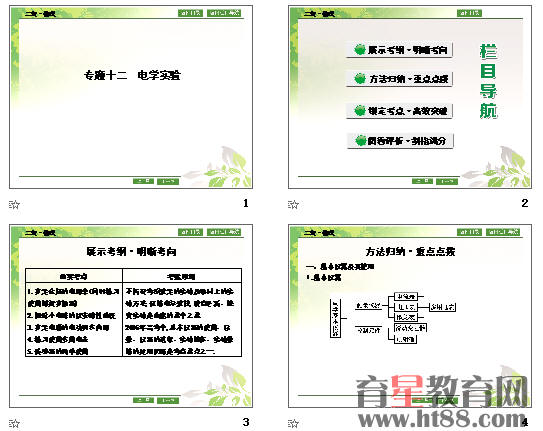

专题十二　电学实验.ppt
　　专题十二　限时训练.doc
　　课件共67张，习题约4200字。
　　专题十二　限时训练
　　(限时:45分钟)
　　【测控导航】
　　考点 题号(难易度)
　　1.电表的工作原理及改装 2(中)
　　2.测电阻为核心的实验 1(中)
　　3.测电源电动势为核心的实验 5(中)
　　4.实物图连接 6(中)
　　5.多用电表的使用 3(易)
　　6.创新探究性实验 4(中)
　　1.(2015太原市一模)为测量电阻Rx(约600 Ω)的阻值,实验室可供选择的器材有:
　　A.电流表G(0～3 mA,内阻RG=100 Ω)
　　B.电流表A(0～10 mA,内阻未知)
　　C.定值电阻R1(300 Ω)
　　D.定值电阻R2(30 Ω)
　　E.滑动变阻器R(0～20 Ω)
　　F.直流电源(E=3 V,内阻不计)
　　G.开关S及导线若干
　　某同学用图(a)的电路进行测量,回答下列问题:
　　(1)定值电阻应选择　　　　(选填“R1”或“R2”).
　　(2)按图(a)的电路将图(b)的实物连成实验电路(图中已画出部分
　　电路).
　　(3)实验中,正确接入定值电阻后,闭合开关S,多次移动滑动触头,分别记录电流表G,电流表A的示数I1,I2如下表:
　　I1/mA 0.92 1.26 1.75 2.12 2.52 2.98
　　I2/mA 3.00 4.02 5.60 6.80 8.04 9.60
　　在图(c)的坐标纸上将所画数据点补充完整并作图,根据图线求得斜率k=　　　　.(保留2位有效数字)
　　(4)根据图线求得Rx=　　　　Ω.(保留2位有效数字)
　　解析:(1)结合电路图,由于两个电流表的量程差别较大,故电流表G应接在支路而电流表A接在干路,考虑到电流表G满偏时的电压为U=Ig(RG+Rx)=3×10-3(100+600)V=2.1 V.而电流表A的量程为10 mA,故定值电阻应该选择R1.
　　(2)根据电路图连接实物图,如图(甲)所示:
　　(3)将所漏数据点描出,由此可得出各数据点大体在一直线上,过这些点作直线,如图(乙)所示,由图像得斜率为
　　k= = ≈3.2.
　　(4)由实验原理可得,I1(Rx+RG)=(I2-I1)R1,
　　整理得I2= I1,
　　结合(3),故有=3.2,
　　代入数据得Rx=5.6×102 Ω.
　　答案:(1)R1　(2)见解析　(3)图见解析　3.2　(4)5.6×102
　　2.(2015九江市二模)在“把电流表改装为电压表”的实验中,需利用如图所示的电路测定电流表的内阻,步骤如下:
　　①连接S1(S2未接通),调节R1,使电流表指针偏转到满刻度;
　　②保持S1闭合,再接通S2,调节R2,使电流表指针偏转到满刻度的1/2;
　　③读出R2的阻值,可得到Rg=　　　　(填表达式)
　　已知电源的电动势为3 V,内阻不计,电流表满偏电流为500 μA,其内阻约在50 Ω左右,实验室配有的可变电阻有
　　A.电阻箱(0～999.9 Ω)
　　B.电阻箱(0～99.9 Ω)
　　C.滑动变阻器(0～10 kΩ)
　　D.滑动变阻器(0～1 kΩ)
　　(1)电路中R1应选　　　　,R2应选　　　　.(填序号)
　　(2)上述实验中电流表内阻的测量值和真实值相比　　　　(选填“偏大”或“偏小”).
　　(3)如果测得该电流表内阻阻值为55 Ω,要将其改装为量程为3 V电压表,应　　　　联个阻值为　　　　Ω的电阻.
