先了解，再下载

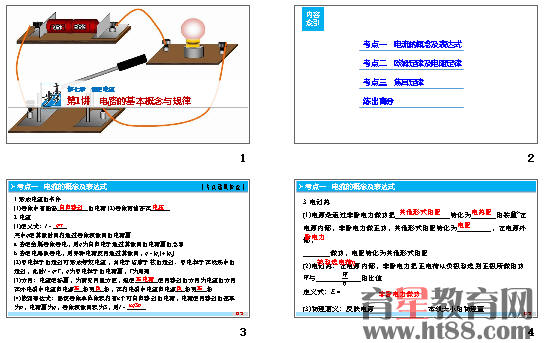

资源预览与简介
习题：第7章 恒定电流 章末.doc
第7章1讲 电路的基本概念与规律.ppt
第7章2讲 闭合电路欧姆定律.ppt
第7章实验10 探究导体电阻与其影响因素(包括材料)的关系(同时练习使用螺旋测微器).ppt
第7章实验11 练习使用多用电表.ppt
第7章实验12 测定电池的电动势和内阻.ppt
第7章实验9 测绘小灯泡的伏安特性曲线.ppt
第7章章末综合练.ppt
讲义：第7章 第1讲.doc
讲义：第7章 第2讲.doc
讲义：第7章 实验10.doc
讲义：第7章 实验11.doc
讲义：第7章 实验12.doc
讲义：第7章 实验9.doc
讲义：第7章 章末综合练.doc
习题：第7章 第1讲 欧姆定律 电阻定律 电功率及焦耳定律.doc
习题：第7章 第2讲 电路 闭合电路的欧姆定律.doc
习题：第7章 第3讲 实验七 测定金属的电阻率.doc
习题：第7章 第4讲 实验八 描绘小电珠的伏安特性曲线.doc
习题：第7章 第5讲 实验九 测定电池的电动势和内阻.doc
习题：第7章 第6讲 实验十 练习使用多用电表.doc
共7个课件，7份讲义，7份习题。
[考试标准]
知识内容 必考要求 加试要求
电源和电流 b c
电动势 b c
欧姆定律、U－I图象及I－U图象 c c
焦耳定律 c c
导体的电阻 c c
考点一 电流的概念及表达式
1.形成电流的条件
(1)导体中有能够自由移动的电荷.
(2)导体两端存在电压.
2.电流
(1)定义式：I＝qt.
其中q是某段时间内通过导体横截面的电荷量.
[考试标准]
知识内容 必考要求 加试要求
串联电路和并联电路 c c
闭合电路的欧姆定律 c d
考点一 闭合电路欧姆定律
1.闭合电路
(1)组成电源内部是内电路；用电器、导线组成外电路.
(2)内、外电压的关系：E＝U内＋U外.
2.闭合电路欧姆定律
(1)内容：在外电路为纯电阻的闭合电路中，电流的大小跟电源的电动势成正比，跟内、外电路的电阻之和成反比.
(2)公式：
①I＝ER＋r(只适用于纯电阻电路).
②E＝U外＋Ir(适用于所有电路).
3.路端电压U与电流I的关系
(1)关系式：U＝E－Ir.
(2)
[考试标准]
知识内容 必考要求 加试要求
实验9：测绘小灯泡的伏安特性曲线 √
基本实验要求
1.实验原理
(1)测多组小灯泡的U、I的值，并绘出I－U图象；
(2)由图线的斜率反映电流与电压和温度的关系.
2.实验器材
小灯泡“3.8 V 0.3 A”、电压表“0～3 V～15 V”、电流表“0～0.6 A～3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.
[考试标准]
知识内容 必考要求 加试要求
实验10：探究导体电阻与其影响因素(包括材料)的关系(同时练习使用螺旋测微器) √
实验基础知识
一、螺旋测微器的使用
1.构造：如图1所示，B为固定刻度，E为可动刻度.
图1
2.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，
[考试标准]
知识内容 必考要求 加试要求
多用电表的原理 a
实验11：练习使用多用电表 √
实验基础知识
一、电流表与电压表的改装
改装为电压表 改装为大量程的电流表
原理 串联电阻分压 并联电阻分流
改装原理图
分压电阻或分流电阻 U＝Ig(Rg＋R)
故R＝UIg－Rg
IgRg＝(I－Ig)R
故R＝IgRgI－Ig
改装后电表内阻 RV＝Rg＋R>Rg RA＝RRgR＋Rg<Rg
二、欧姆表原理(多用电表测电阻原理)
1.构造：如图1所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.
[考试标准]
知识内容 必考要求 加试要求
实验12：测定电池的电动势和内阻 √
基本实验要求
1.实验原理
(1)实验依据：闭合电路欧姆定律.
(2)E和r的求解：由U＝E－Ir得U1＝E－I1rU2＝E－I2r，解得E、r.
图1
(3)用作图法处理数据，如图1所示.
①图线与纵轴交点为E；
②图线与横轴交点为I短＝Er；
章末综合练(七)
一、单项选择题
1.关于电流，下列说法中正确的是( )
A.由I＝Qt可知，通过导体横截面的电荷量越多，电流越大
B.由I＝nqSv可知，同一导体内电荷定向移动的速率越大，电流越大
C.由R＝UI可知，导体的电阻与导体两端的电压成正比
D.因为电流有方向，所以电流是矢量
第2讲电路闭合电路的欧姆定律
1．在图1所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是( )．
图1
A．变大，变大
B．变小，变大
C．变大，变小
D．变小，变小
解析 滑片P向右移动，变阻器
第5讲 实验九 测定电池的电动势和内阻
1．用如图1所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：
图1
(a)电流表(量程0.6 A、3 A)；
(b)电压表(量程3 V、15 V)；
(c)定值电阻(阻值1 Ω、额定功率5 W)；
(d)定值电阻(阻值10 Ω、额定功率10 W)；
第七章章末检测
1．在测量金属丝的电阻率的实验中：
图1
(1)如图1所示，用螺旋测微器测金属丝的直径为________ mm.
(2)已知电阻丝的电阻约为10 Ω，现备有下列器材供测量该电阻丝的电阻时选用，应选用的器材有________(只填代号)．
A．量程是0～0.6 A，内阻是0.5 Ω的电流表；
B．量程是0～3 A，内阻是0.1 Ω的电流表；
C．量程是0～3 V，内阻是6 kΩ的电压表；
D．量程是0～15 V，内阻是30 kΩ的电压表；
