2016高考物理二轮专题整合高频突破课件+专题能力训练十：恒定电流和交变电流ppt

专题十 恒定电流和交变电流.doc

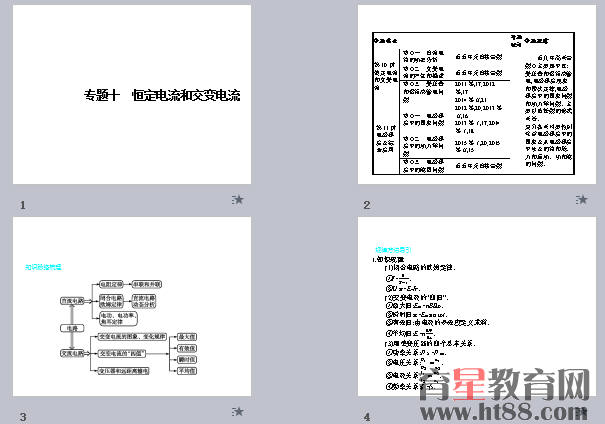

　　专题十 恒定电流和交变电流.ppt
　　课件共31张，习题约4190字。
　　专题能力训练10　恒定电流和交变电流
　　选择题(在每小题给出的四个选项中,1~7题只有一个选项符合题目要求,8~14题有多个选项符合题目要求)
　　1.(2015•黑龙江哈三中一模)
　　在研究微型电动机的性能时,可采用如图所示的实验电路。当调节滑动变阻器R,使电动机停止转动时,电流表和电压表的示数分别为1.0 A和1.0 V;重新调节R,使电动机恢复正常运转时,电流表和电压表的示数分别为2.0 A和15.0 V。当这台电动机正常运转时(　　)
　　A.电动机的内阻为7.5 Ω
　　B.电动机的内阻为2.0 Ω
　　C.电动机的输出功率为30.0 W
　　D.电动机的输出功率为26.0 W
　　2.(2014•河南开封一模)在如图所示的电路中,电源电动势为E,内阻为R,L1和L2为相同的灯泡,每个灯泡的电阻和定值电阻阻值均为R。电压表为理想电表,S为单刀双掷开关,当开关由1位置打到2位置时,下列说法中正确的是(　　)
　　A.L1亮度不变,L2将变暗
　　B.L1将变亮,L2将变暗
　　C.电源内阻的发热功率将变小
　　D.电压表读数将变小
　　3.(2015•湖北武汉调研)
　　如图所示,某款电吹风的电路图,它主要由电动机M和电热丝R构成。当闭合开关S1、S2后,电动机驱动风叶旋转,将空气从进风口吸入,经电热丝加热,形成热风后从出风口吹出。已知电吹风的额定电压为220 V,吹冷风时的功率为120 W,吹热风时的功率为1 000 W。关于该电吹风,下列说法正确的是(　　)
　　A.电热丝的电阻为55 Ω
　　B.电动机的电阻为Ω
　　C.当电吹风吹冷风时,电热丝每秒消耗的电能为1 000 J
　　D.当电吹风吹热风时,电动机每秒消耗的电能为1 120 J
　　4.在如图所示的电路中,E为电源电动势,r为电源内阻,R1和R3均为定值电阻,R2为滑动变阻器。当R2的滑片在a端时合上开关S,此时三个电表A1、A2和V的示数分别为I1、I2和U,现将R2的滑片向b端移动,则三个电表示数的变化情况是(　　)
　　A.I1增大,I2不变,U增大
　　B.I1减小,I2增大,U减小
　　C.I1增大,I2减小,U增大
　　D.I1减小,I2不变,U减小
　　5.(2015•山东泰安高三一模)如图为远距离输电示意图,发电机的输出电压U1和输电线的电阻、理想变压器匝数均不变,且n1∶n2=n4∶n3。当用户消耗的功率增大时,下列表述正确的是(　　)
　　A.用户的电压U4增加　　　B.恒有U1∶U2=U4∶U3
　　C.输电线上损耗的功率减小 D.发电机的输出功率不变
