2016届高三物理二轮复习（课件+限时训练，浙江专用）专题十一：电学实验ppt

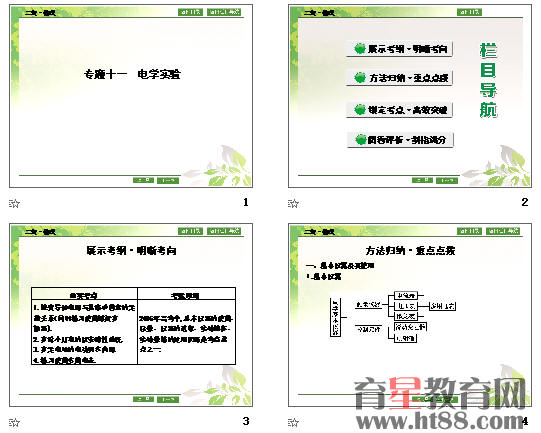

专题十一　电学实验.ppt
　　专题十一　限时训练.doc
　　课件共49张，习题约4690字。
　　专题十一　限时训练
　　(限时:45分钟)
　　【测控导航】
　　考点 题号(难易度)
　　1.测电阻为核心的实验 1(中),3(中)
　　2.测电源电动势为核心的实验 6(中)
　　3.实物图连接 5(中)
　　4.多用电表的使用 2(易)
　　5.创新探究性实验 4(中)
　　1.(2015宁波模拟)北京市技术质量监督局曾对市场中电线电缆产品质量进行抽查,检验负责人说:“十几个不合格产品中,大部分存在导体电阻不合格问题,主要是铜材质量不合格,使用了再生铜或含杂质很多的铜;再一个就是铜材质量可能合格,但把横截面积缩小,买2.5平方毫米的线,拿到手的线可能是1.5或1.5多一点,载流量不够;还有一个问题是绝缘层质量不合格,用再生塑料制作电线外皮,电阻率达不到要求……”.
　　(1)现从一捆横截面积为1平方毫米的不合格的电线截取一段,采用绕线法测量其横截面积,读数如图(甲)所示,可得该导线的半径约为
　　mm(保留3位有效数字);经你判断该导线的横截面积　　
　　(填“合格”或者“不合格”).
　　(2)欲测量该捆电线的电阻率是否合格,经查阅,纯铜的电阻率为
　　1.8×10-8 Ω•m.取长度为100 m(真实长度)的电线,横截面积取1平方毫米,并用伏安法测量其电阻,所用器材有:
　　A.电源(电动势约为5 V,内阻不计);
　　B.待测长度为100 m的导线一捆;
　　C.电压表(量程为5 V,内阻约为5 kΩ);
　　D.电流表(量程为0.6 A,3 A,内阻分别为0.125 Ω,0.025 Ω);
　　E.滑动变阻器(5 Ω,2 A).
　　某同学设计了如图(乙)所示的电路,所选电表量程均合理,则电压表的另一端应接　　　　(填“a”或“b”),测量得电压表示数为
　　4.50 V,电流表读数如图(丙)所示,为　　　　A.结合检验负责人的话,你认为这捆电线不合格的原因最有可能是　
　　.
　　解析:(1)由图可知,10匝线圈的直径的总长度为12.5 mm,则导线的半径为mm=0.625 mm;则其横截面积为S=πr2=π×0.6252 mm2≈
　　1.23 mm2,则说明横截面积合格.
　　(2)因待测电阻的阻值较小,故应采用电流表外接法,故电压表的另一端应接a;电流表量程为3 A,则最小分度值为0.1 A,则读数为2.50 A,则电阻R=  Ω=1.8 Ω;
　　电阻率ρ= =  Ω•m=2.21×10-8 Ω•m;故电阻率达不到
　　要求.
　　答案:(1)0.625　合格
　　(2)a　2.50　电阻率达不到要求,使用的有可能是再生铜或过多杂质的次铜
　　教师备用:(2015九江市二模)在“把电流表改装为电压表”的实验中,需利用如图所示的电路测定电流表的内阻,步骤如下:
　　①连接S1(S2未接通),调节R1,使电流表指针偏转到满刻度;
　　②保持S1闭合,再接通S2,调节R2,使电流表指针偏转到满刻度的1/2;
　　③读出R2的阻值,可得到Rg=　　　　(填表达式)
