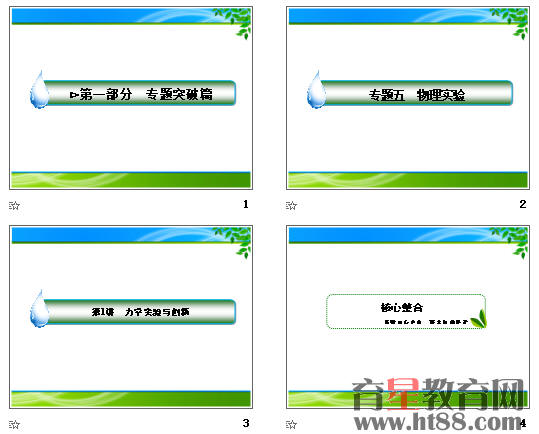

2016高考物理二轮复习（课件+习题）专题5：物理实验ppt

1-5-1《力学实验与创新》.ppt
　　1-5-1《力学实验与创新》.doc
　　1-5-2《电学实验与创新》.doc
　　共1个课件，2份试题。
　　[真题再现]
　　1.(2015•全国理综Ⅱ)某同学用图(a)所示的实验装置测量物块与斜面之间的动摩擦因数．已知打点计时器所用电源的频率为50 Hz，物块下滑过程中所得到的纸带的一部分如图(b)所示，图中标出了五个连续点之间的距离．
　　(a)
　　(b)
　　(1)物块下滑时的加速度a＝________ m/s2，打C点时物块的速度v＝________ m/s.
　　(2)已知重力加速度大小为g，为求出动摩擦因数，还必须测量的物理量是________(填正确答案标号)．
　　A．物块的质量　B．斜面的高度　C．斜面的倾角
　　答案：(1)3.25　1.79　(2)C
　　解析：(1)物块沿斜面下滑做匀加速运动，根据纸带可得连续两段距离之差为0.13 cm，由a＝ΔxT2得a＝0.13×10－20.022 m/s2＝3.25 m/s2，其中C点速度v＝xBDtBD＝3.65＋3.52×10－22×0.02 m/s＝1.79 m/s.
　　(2)对物块进行受力分析如图所示，则物块所受合外力为F合＝mgsin θ－μmgcos θ，即a＝gsin θ－μgcos θ得μ＝gsin θ－agcos θ，所以还需测量的物理量是斜面的倾角θ.
　　[真题再现]
　　1．(2014•新课标全国卷Ⅰ)利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：
　　待测电源，电阻箱R(最大阻值为999.9 Ω)，电阻R0(阻值为3.0 Ω)，电阻R1(阻值为3.0 Ω)，电流表A(量程为200 mA，内阻为RA＝6.0 Ω)，开关S.
　　实验步骤如下：
　　①将电阻箱阻值调到最大，闭合开关S；
　　②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R；
　　③以1I为纵坐标，R为横坐标，作1I­R图线(用直线拟合)；
　　④求出直线的斜率k和在纵轴上的截距b.
　　回答下列问题：
　　(1)分别用E和r表示电源的电动势和内阻，则1I与R的关系式为
　　________________．
　　(2)实验得到的部分数据如下表所示，其中电阻R＝3.0 Ω时电流表的示数如图(b)所示，读出数据，完成下表．
　　答：①________；②________.
　　R/Ω 1.0 2.0 3.0 4.0 5.0 6.0 7.0
　　I/A 0.143 0.125 ① 0.100 0.091 0.084 0.077
　　1I/A－1
　　6.99 8.00 ② 10.0 11.0 11.9 13.0
　　(3)在图(c)的坐标纸上将所缺数据点补充完整并作图，根据图线求得斜率k＝________A－1•Ω－1，截距b＝________A－1.
　　(4)根据图线求得电源电动势E＝________V，内阻r＝________Ω.
　　答案：(1)1I＝RA＋R1ER1R＋1ERA＋RA＋R1R1r＋R0或写成1I＝3.0ER＋3.0E(5.0＋r)　(2)①0.110　②9.09
　　(3)如图所示　1.0　6.0　(4)3.0　1.0
