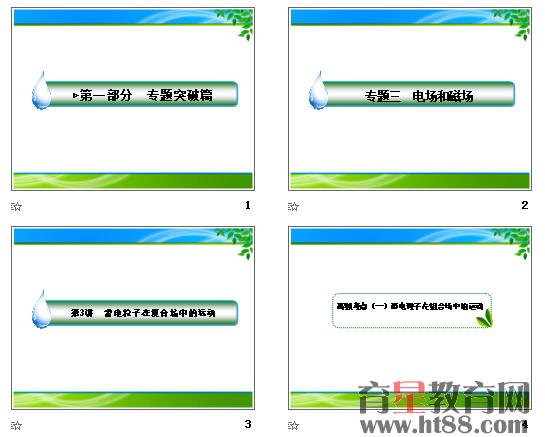

2016高考物理二轮复习（课件+习题）专题3：电场和磁场ppt

1-3-3《带电粒子在复合场中的运动》.ppt
　　1-3-3《带电粒子在复合场中的运动》.doc
　　1-3-2《磁场及带电粒子在磁场中的运动》.ppt
　　1-3-2《磁场及带电粒子在磁场中的运动》.doc
　　1-3-1《电场及带电粒子在电场中的运动》.ppt
　　1-3-1《电场及带电粒子在电场中的运动》.doc
　　共3个课件，3份试题。
　　[真题再现]
　　1．(2014•重庆理综)如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线．两电子分别从a、b两点运动到c点，设电场力对两电子做的功分别为Wa和Wb，a、b点的电场强度大小分别为Ea和Eb，则(　　)
　　A．Wa＝Wb，Ea>Eb  B．Wa≠Wb，Ea>Eb
　　C．Wa＝Wb，Ea<Eb  D．Wa≠Wb，Ea<Eb
　　答案：A
　　解析：因a、b两点在同一等势线上，故Uac＝Ubc，Wa＝eUac，Wb＝eUbc，故Wa＝Wb.由题图可知a点处电场线比b点处电场线密，故Ea>Eb.选项A正确．
　　2．(2013•广东理综)喷墨打印机的简化模型如图所示．重力可忽略的墨汁微滴，经带电室带负电后，以速度v垂直匀强电场飞入极板间，最终打在纸上．则微滴在极板间电场中(　　)
　　[真题再现]
　　1．(多选)(2014•新课标全国卷Ⅱ)如图为某磁谱仪部分构件的示意图．图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹．宇宙射线中有大量的电子、正电子和质子，当这些粒子从上部垂直进入磁场时，下列说法正确的是(　　)
　　A．电子与正电子的偏转方向一定不同
　　B．电子与正电子在磁场中运动轨迹的半径一定相同
　　C．仅依据粒子运动轨迹无法判断该粒子是质子还是正电子
　　D．粒子的动能越大，它在磁场中运动轨迹的半径越小
　　答案：AC
　　解析：根据左手定则，电子、正电子进入磁场后所受洛伦兹力的方向相反，故两者的偏转方向不同，选项A正确；根据qvB＝mv2r，得r＝mvqB，若电子与正电子在磁场中的运动速度不相等，则轨迹半径不相同，选项B错误；对于质子、正电子，它们在磁场中运动时不能确定mv的大小，故选项C正确；粒子的mv越大，轨道半径越大，而mv＝2mEk，粒子的动能大，其mv不一定大，选项D错误．
　　2．(多选)(2015•全国理综Ⅱ)有两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ中的磁感应强度是Ⅱ中的k倍．两个速率相同的电子分别在两磁场区域做圆周运动．与Ⅰ中运动的电子相比，Ⅱ中的电子(　　)
　　A．运动轨迹的半径是Ⅰ中的k倍
　　B．加速度的大小是Ⅰ中的k倍
　　C．做圆周运动的周期是Ⅰ中的k倍
　　D．做圆周运动的角速度与Ⅰ中的相等
　　[真题再现]
　　1．(2014•海南单科)如图所示，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一质量为m、电荷量为q(q＞0)的粒子以初速度v0从y轴上的P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场的方向变为垂直于纸面向里，大小不变．不计重力．
　　(1)求粒子从P点出发至第一次到达x轴时所需时间；
　　(2)若要使粒子能够回到P点，求电场强度的最大值．
　　答案：(1)5πm4qB　(2)2mv0qT0
　　解析：
　　(1)带电粒子在磁场中做圆周运动，运动轨迹如图所示
　　设运动半径为R，运动周期为T，根据洛伦兹力公式及圆周运动规律，有qv0B＝mv20R
