2016届高三物理二轮复习（课件+练习）考前冲刺、重点知识一周回访考前第5天：电场和磁场ppt

第二部分　考前冲刺 重点知识一周回访考前第5天　电场和磁场.ppt
　　考前第5天　电场和磁场.doc

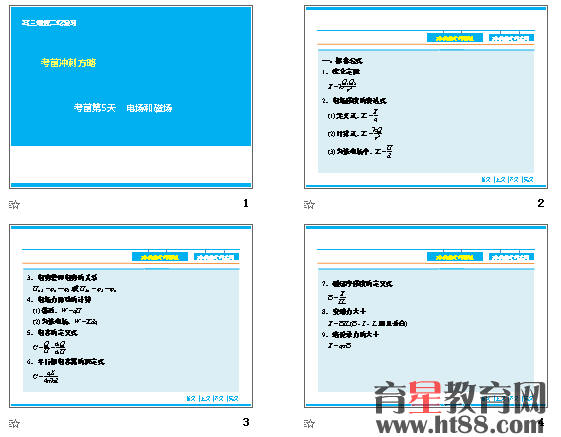

　　课件共21张，训练约2920字。
　　1.如图所示是一对不等量异种点电荷的电场线分布图，图中两点电荷连线长度为2r，左侧点电荷带电荷量为＋2q，右侧点电荷带电荷量为－q，P、Q两点关于两电荷连线对称．由图可知(　　)
　　A．P、Q两点的电场强度相同
　　B．M点的电场强度大于N点的电场强度
　　C．把同一试探电荷放在N点，其所受电场力大于放在M点所受的电场力
　　D．两点电荷连线的中点处的电场强度为2kqr2
　　解析：选B.P、Q两点的电场强度大小相等，方向不相同，选项A错误．根据电场线疏密程度反映电场强度大小可知，M点的电场强度大于N点的电场强度，选项B正确．把同一试探电荷放在N点，其所受电场力小于放在M点所受的电场力，选项C错误．两点电荷连线的中点处的电场强度为E＝k2qr2＋kqr2＝3kqr2，选项D错误．
　　2.(多选)一长为L、质量为m的水平通电直导体棒紧靠竖直粗糙绝缘面放置，磁感应强度为B的匀强磁场垂直导体棒，与水平方向成θ角斜向上，其剖面图如图所示，当导体棒中通有大小为I的图示电流时，导体棒处于静止状态，导体棒与绝缘面间的动摩擦因数为μ，重力加速度为g，已知绝缘面对导体棒的摩擦力为f、弹力为N，则(　　)
　　A．f＝mg＋BILcos θ　　　　　　 B．f＝μBILsin θ
　　C．N＝BILsin θ  D．N＝BIL
　　解析：选AC.导体棒受重力mg、安培力FA、绝缘面的弹力N和静摩擦力f而处于静止状态，所以摩擦力不能用f＝μN计算，B错误；由左手定则可知安培力FA＝BIL.方向与竖直方向成θ角向右下方，由图知f＝mg＋BILcos θ，N＝BILsin θ，A、C正确，D错误．
　　3．如图所示是某新型发电机的部分原理图，其发电管是横截面为矩形的水平管，管道长为a、宽为b、高为c，上下面是电阻可不计的导体板，两导体板与开关S、定值电阻R相连，前后面是绝缘板，加有垂直绝缘板的匀强磁场，磁感应强度为B，管道内的导电液体(含大量正、负离子)的电阻率为ρ，在管道进、出口两端压强差的作用下以速率v0做稳恒流动，液体所受摩擦阻力恒定，则开关闭合前后，管道两端压强的改变量为(　　)
　　A.B2av20aR＋ρ  B.B2acv20abR＋ρc   C.B2bcv20abR＋ρa  D.B2cv20bR＋ρc
　　解析：选B.开关闭合前，当离子所受洛伦兹力与电场力平衡时，液体稳恒流动，两导体板间的电压恒定，满足Bqv0＝qUc，令开关闭合前后，管道两端的压强差分别为p1、p2，液体所受摩擦阻力为f，则闭合前有p1•bc＝f，闭合后有p2•bc＝f＋BIc，而I＝UR＋r、r＝ρcab，联立以上各式可得开关闭合前后，管道两端压强的改变量为Δp＝p2－p1＝B2acv20abR＋ρc，B对．
