2016版高考物理（全国通用）考前三个月配套课件+配套文档：直流电路与交流电路（2份）

专题10　直流电路与交流电路.docx

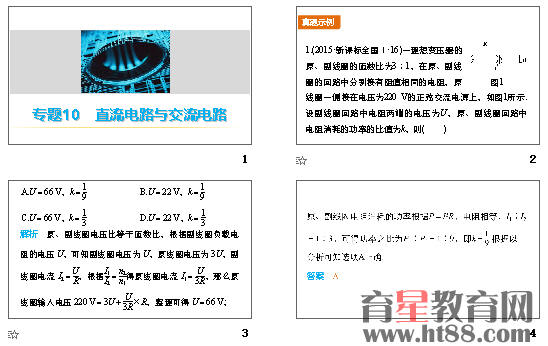

　　专题10　直流电路与交流电路.pptx
　　1．(2015•新课标全国Ⅰ•16)一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V的正弦交流电源上，如图1所示．设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则(　　)
　　图1
　　A．U＝66V，＝22V，k＝19
　　C．U＝66V，＝22V，k＝13
　　2．(2015•四川理综•4)小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图2所示．矩形线圈ab边和cd边产生的感应电动势的最大值都为e0，不计线圈电阻，则发电机输出电压(　　)
　　图2
　　A．峰值是e0 B．峰值是2e0
　　C．有效值是22Ne0 D．有效值是2Ne0
　　3．(多选)(2015•天津理综•6)如图3所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头．在原线圈上加一电压为U的正弦交流电，则(　　)
　　图3
　　A．保持Q的位置不动，将P向上滑动时，电流表读数变大
　　B．保持Q的位置不动，将P向上滑动时，电流表读数变小
　　C．保持P的位置不动，将Q向上滑动时，电流表读数变大
　　D．保持P的位置不动，将Q向上滑动时，电流表读数变小
　　4．(2015•福建理综•15)图4为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝Umsinωt的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其他因素的影响，则输电线上损失的电功率为(　　)
　　图4
　　A．(n1n2)U2m4r B．(n2n1)U2m4r
　　C．4(n1n2)2(PUm)2r D．4(n2n1)2(PUm)2r
　　1．题型特点
　　(1)交流电路部分主要考查交变电流的产生和描述、交流电有效值、变压器的规律及动态分析、远距离输电等知识点．
　　(2)直流电路部分主要考查电路的简化，直流电路的动态分析，电路故障的分析与判断，含容电路的分析和计算，直流电路中能量转化问题等等．
　　2．命题趋势
　　高考对电路知识的单独考查主要是交流电路部分，特别是变压器与远距离输电相结合的动态分析问题是命题热点，而直流电路内容的考查通常与实验结合在一起，一般不单独命题．
　　考题一　直流电路的分析
　　1．(多选)(2015•益阳市四月调研)一根粗细均匀的金属导线，在其两端加上电压U时，通过导线的电流为I，导线中自由电子定向移动的平均速率为v，若将导线均匀拉长，使它的横截面半径变为原来的12，再给它两端加上电压2U，则(　　)
