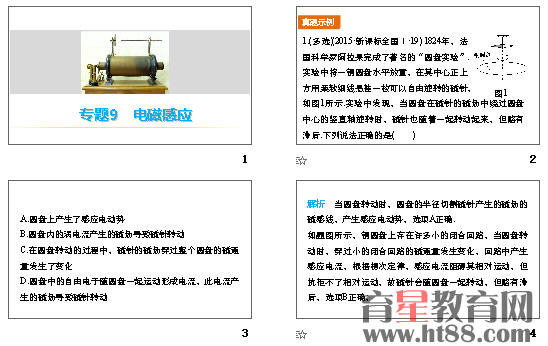

2016版高考物理（全国通用）考前三个月配套课件+配套文档：电磁感应（2份）

专题9　电磁感应.docx
　　专题9　电磁感应.pptx
　　1．(多选)(2015•新课标全国Ⅰ•19)1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图1所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是(　　)
　　图1
　　A．圆盘上产生了感应电动势
　　B．圆盘内的涡电流产生的磁场导致磁针转动
　　C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化
　　D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动
　　2．(2015•安徽理综•19)如图2所示，abcd为水平放置的平行“”形光滑金属导轨，间距为l，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计．已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动(金属杆滑动过程中与导轨接触良好)．则(　　)
　　图2
　　A．电路中感应电动势的大小为Blvsinθ
　　B．电路中感应电流的大小为Bvsinθr
　　C．金属杆所受安培力的大小为B2lvsinθr
　　D．金属杆的发热功率为B2lv2rsinθ
　　3．(2015•山东理综•19)如图3甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内．左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化．规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab－t图象可能正确的是(　　)
　　图3
　　4．(2014•新课标全国Ⅱ•25)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图4所示．整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略．重力加速度大小为g.求：
