\2018年中考物理复习课件第19课时《电热 家庭电路与安全用电》

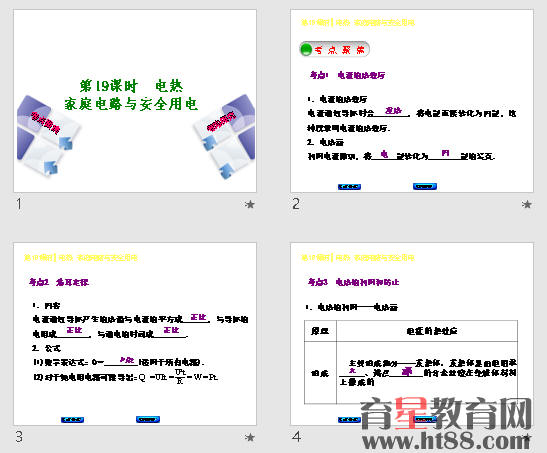

2018年中考物理复习课件第19课时《电热 家庭电路与安全用电》.ppt
作业.doc
第八单元
[第19课时 电热家庭电路与安全用电]
一、选择题
1．电是人们的好帮手，但若摸不准它的“脾气”，不注意用电安全，也可能会发生触电事故．下列选项中符合安全用电要求的是( )
A．电灯的开关可接在零线上
B．可用湿手接触照明电路中的开关
C．使用测电笔时，手不能接触测电笔的任何金属体
D．有金属外壳的家用电器，金属外壳必须接地
2．图K19－1所示的连接或做法中符合安全用电原则的是( )
图K19－1
3．[2017·宁波]如图K19－2是家庭电路示意图．下列说法正确的是( )
图K19－2
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，将洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
4．下列措施中，属于利用电流热效应的是( )
A．电视机的后盖有很多孔
B．电饭锅的发热板装在底部
C．与空调器相连的导线很粗
D．电脑的主机中安装微型风扇
5．[2017·武汉]如图K19－3所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是( )
图K19－3
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置可以用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
6．[2017·盐城]在电热水器金属内胆出水口加接一段曲长管道，当电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图K19－4所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220 V，由于曲长管道中的水具有电阻(简称“隔电电阻”)，从而使人体两端的电压不高于12 V．下列说法正确的是( )
图K19－4
A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好，管壁较厚的铜管
C．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过
D．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联
