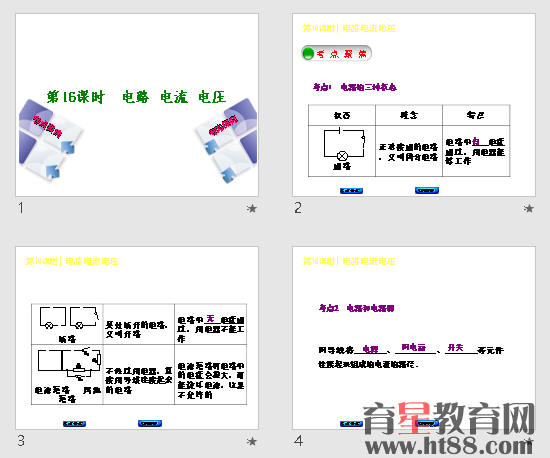

\2018年中考物理复习课件第16课时《电路 电流 电压》
2018年中考物理复习课件第16课时《电路 电流 电压》.ppt
作业.doc
第七单元
[第16课时 电路电流电压]
一、选择题
1．[2017·成都]小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是( )
A．一定是串联
B．一定是并联
C．有时是串联，有时是并联
D．不能判断是串联还是并联
2．[2017·宜昌]两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的( )
A．两灯亮度不同
B．两灯两端的电压相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
3．[2016·泰州]图K16－1是四种模拟病房呼叫电路的设计图，其中设计最佳的是( )
图K16－1
4．[2017·哈尔滨]如图K16－2所示，闭合开关S，发现灯泡L1发光，L2不发光．调节滑动变阻器的滑片P，灯泡L1变亮，L2始终不发光，出现这一现象的原因可能是( )
图K16－2
A．滑动变阻器断路B．滑动变阻器短路
C．灯泡L2短路D．灯泡L2断路
5．[2017·云南]小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图K16－3所示，如果此时将开关闭合，则( )
图K16－3
A．两表都可能被烧坏
B．两表都不会被烧坏
C．电流表不会被烧坏
D．电压表不会被烧坏，电流表可能被烧坏
6．[2017·衡阳]如图K16－4所示，闭合开关后两灯均能犮光，则( )
图K16－4
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙都为电流表
D．甲、乙都为电压表
7．[2016·长春]如图K16－5甲所示的电路中，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为( )
图K16－5
A．1.2 A和1.2 A B．0.3 A和0.3 A
C．1.2 A和0.3 A D．1.5 A和0.3 A
二、填空题
8．[2017·云南]如图K16－6所示，电流表的示数为________A.
图K16－6
9．[2017·黑龙江]如图K16－7所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是________的；若只闭合开关S2，电阻R1和R2是________的．(均选填“串联”或“并联”)
图K16－7
10．[2017·宜昌]改编将两片不同的金属片A、B浸在盐水中，这就相当于一个电池，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图K16－8所示的偏转，则金属片A是________(选填“正”或“负”)极．
图K16－8
11．如图K16－9甲所示的电路，闭合开关，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是________A，电流表A2的示数是________A，通过灯L2的电流是________A.
