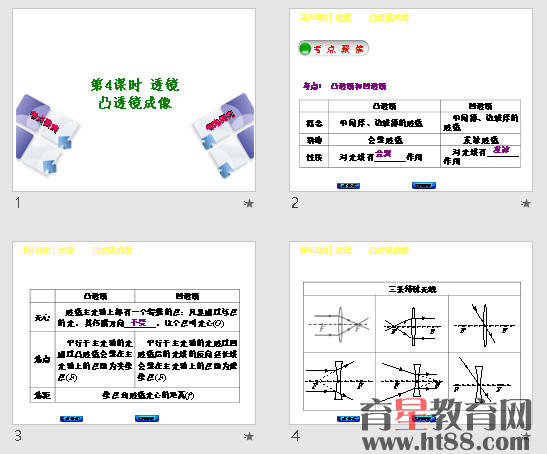

　　第4课时 透镜  凸透镜成像.ppt
　　作业.doc
　　[第4课时　透镜凸透镜成像]
　　一、选择题
　　1．2017·自贡外出旅游，照相机是我们常用的工具，它能记录我们沿途所见的美丽风光，在照相机构造中有一个关键的光学成像元件，它相当于一个(　　)
　　A．反光镜B．凹面镜C．平面镜D．凸透镜
　　2．2016·内江如图K4－1所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是(　　)
　　图K4－1
　　A．放大镜B．电影放映机
　　C．照相机D．投影仪
　　3．2016·襄阳近期流行的“自拍神器”给旅行者自拍带来了方便．如图K4－2所示，与直接拿手机自拍相比，利用自拍杆可以(　　)
　　图K4－2
　　A．增大物距
　　B．增大像距
　　C．增大人像的大小
　　D．减小取景范围
　　4．将一玩具鹦鹉(如图甲K4－3所示)紧靠凸透镜，在逐渐远离的过程中，通过凸透镜观察到三个不同的像(如图乙)，则三个像出现的先后顺序是(　　)
　　图K4－3
　　A．③②①B．③①②
　　C．②③①D．②①③
　　5．2017·长沙如图K4－4所示的光路图中正确的是(　　)
　　图K4－4
　　6．在做“凸透镜成像”的实验中，当蜡烛、凸透镜和光屏的位置如图K4－5所示时，在光屏的中央承接到了蜡烛的像．则下列说法不正确的是(　　)
　　图K4－5
　　A．光屏上的像与照相机的成像性质相同
　　B．若只升高凸透镜，光屏上的像会向上移动
　　C．若只将蜡烛向左移动，光屏上还会承接到像
　　D．若只将凸透镜向左移动，光屏上还会承接到像
　　7．2016·威海如图K4－6所示，图甲在测凸透镜的焦距，图乙是“探究凸透镜成像的规律”的实验，在图乙所示的位置时光屏上成清晰的像，下列说法正确的是(　　)
　　图K4－6
　　A．由图甲可知凸透镜的焦距是40 cm
　　B．图乙此时的成像特点与投影仪的成像原理相同
　　C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分
　　D．图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能再次找到清晰的像
　　8．图K4－7是用来探究“凸透镜成像规律”的实验装置示意图(光屏未画出)，当蜡烛和凸透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像，若透镜位置不变(　　)
　　图K4－7
　　A．该凸透镜的焦距是30 cm
　　B．将蜡烛移到20 cm刻度线处，在光屏上能得到一个缩小的像
　　C．把蜡烛从距凸透镜20 cm处移动到距凸透镜30 cm处的过程中，像逐渐变小
　　D．将蜡烛移到30 cm刻度线处，成放大的像，投影仪就是根据这一原理制成的
　　9．在“探究凸透镜成像规律”的实验中，光具座上各元件位置如图K4－8所示，此时在光屏上恰好成一个清晰的像，则下列说法中正确的是(　　)
