\题型七 课内测量型实验
题型七 课内测量型实验.doc
题型七 课内测量型实验.ppt

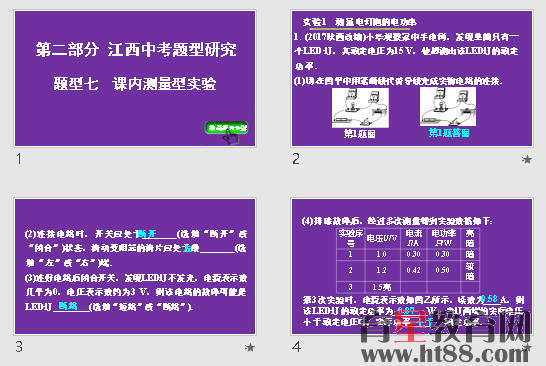

题型七 课内测量型实验
实验1 测量小灯泡的电功率[10年5考：2016.25，2015.22，2014.21(2)，2010.24，2008.28]
1. (2017陕西改编)小华观察家中手电筒，发现里面只有一个LED灯，其额定电压为1.5 V，他想测出该LED灯的额定功率．
(1)请在图甲中用笔画线代替导线完成实物电路的连接．
第1题图
(2)连接电路时，开关应处于________(选填“断开”或“闭合”)状态，滑动变阻器的滑片应处于最________(选填“左”或“右”)端．
(3)连好电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，电压表示数约为3 V，则该电路的故障可能是LED灯________(选填“短路”或“断路”)．
(4)排除故障后，经过多次测量得到实验数据如下：
实验序号 电压U/V 电流I/A 电功率P/W 亮暗
1 1.0 0.30 0.30 暗
2 1.2 0.42 0.50 较暗
3 1.5亮
第3次实验时，电流表示数如图乙所示，读数为____A，则该LED灯的额定功率为________W．当灯两端的实际电压小于额定电压时，实际功率________额定功率．
(5)进一步分析发现，当LED灯两端的电压增大时，其电阻将________．
【拓展应用】妈妈买了一款LED护眼灯，小华使用时发现该灯发光较暗，通过上面的实验可知，为了使护眼灯变亮，小华应换用________(选填“大功率”或“小功率”)的LED灯．
2. (2017巴彦淖尔)在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5 V，正常发光时的电阻为10 Ω.有两个规格为“10 Ω 1 A”、“50 Ω 2 A”的滑动变阻器，电源电压为6 V.
第2题图
(1)本实验中应选择规格为__________的滑动变阻器．
(2)将图甲中的实物电路连接完整，并在图乙的线框内画出电路图．
(3)移动滑动变阻器的滑片P在某一位置时电流表示数如图丙所示为________A，此时小灯泡的电功率________(选填“大于”或“小于”)额定功率．
(4)用图甲所示的实验电路也可以测量电阻，若考虑电压表的分流作用，那么测量值要比真实值________(选填“大”或“小”)．
3. (2017河北)小明利用图甲所给实验器材“测量小灯泡的额定功率”，已知电源电压恒为6 V，小灯泡正常工作时的电压为3.8 V，电阻约为12 Ω，滑动变阻器规格为“20 Ω 2 A”．
(1)请用笔画线代替导线，完成实物电路的连接．
第3题图
(2)正确连接电路后，用开关试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路中的故障是______________．(电路中只有一处故障)
(3)排除故障后，继续实验．闭合开关，移动滑片，当电压表的指针在某电压值时(请在图乙中标出相应的电压值)，小灯泡正常发光，电流表的示数如图丙所示，小灯泡的额定功率是________W.
