\第十三讲 欧姆定律\第2节 测电阻相关实验
第2节 测电阻相关实验.doc

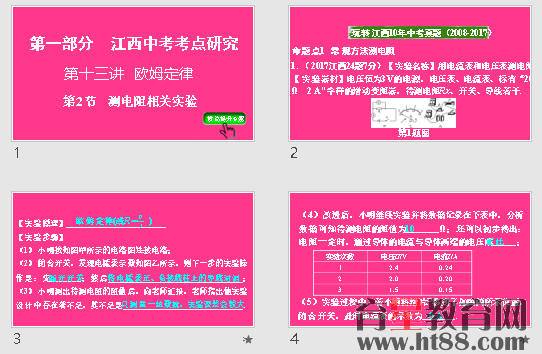

第2节 测电阻相关实验.ppt
玩转江西10年中考真题.doc
第十三讲欧姆定律
第2节测电阻相关实验（2～8分）
玩转江西10年中考真题(2008-2017)
命题点1 常规方法测电阻(10年3考，2～8分)
1. (2017江西24题7分)【实验名称】用电流表和电压表测电阻
【实验器材】电压恒为3 V的电源，电压表、电流表、标有“20 Ω 2 A”字样的滑动变阻器，待测电阻Rx、开关、导线若干．
第1题图
【实验原理】________________
【实验步骤】
(1)小明按如图甲所示的电路图连接电路；
(2)闭合开关，发现电流表示数如图乙所示，则下一步的实验操作是：先________；然后__________________________；
(3)小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中存在着不足，其不足是______________________________．
(4)改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为________Ω；还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成________；
数据表格：
实验次数 电压U/V 电流I/A
l 2.4 0.24
2 2.0 0.20
3 1.5 0.15
第十三讲 欧姆定律
第2节 测电阻相关实验
(限时：45分钟 满分：38分)
1. (2017重庆A卷改编)(8分)【实验名称】测量小灯泡的电阻
【实验器材】两节新干电池，标有2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10 Ω 1 A”、R2“20 Ω 2 A”，开关、导线若干．
【进行实验】
(1)请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整(要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉)．
第1题图
(2)闭合开关前，应将滑片P置于________(选填“A”或“B”)端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是________．
A. 小灯泡短路 B. 滑动变阻器短路
C. 小灯泡断路 D. 滑动变阻器断路
第1题图丙
(3)排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为______ A；第4次实验时灯泡电阻值为________ Ω.由表一中的数据可知，小张选用的滑动变阻器应是________(选填“R1”或“R2”)．
