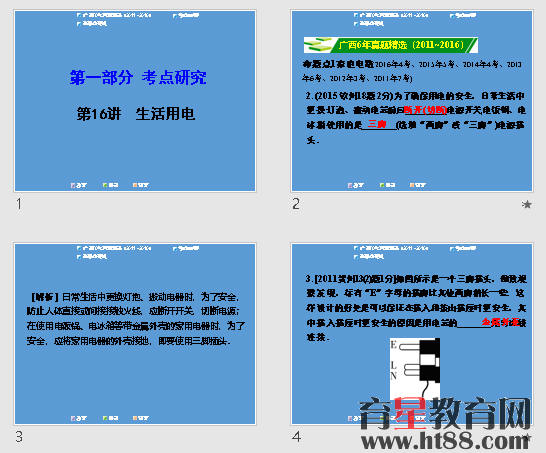

《生活用电》ppt5

课件共39张，习题约6610字。
　　第16讲　生活用电
　　广西6年真题精选(2011～2016))
　　命题点1　家庭电路(2016年4考、2015年5考、2014年4考、2013年6考、2012年3考、2011年7考)
　　1. (2014梧州10题3分)2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家，石墨烯是目前世界上最薄、最坚硬的纳米材料，它的熔点超过3 000 ℃，它具有优良的导电性和导热性等性质，根据石墨烯的性质，你认为石墨烯不能用来制成(　　)
　　A. 高压输电线　　　　　　　　B. 冲击钻的钻头
　　C. 家用保险丝D. 电饭锅的锅胆
　　2. (2015 钦州18题2分)为了确保用电的安全，日常生活中更换灯泡、搬动电器前应________电源开关，电饭锅、电冰箱使用的是________(选填“两脚”或“三脚”)电源插头．
　　3. [2011贺州13(2)题1分]如图所示是一个三脚插头，细致观察发现，标有“E”字母的插脚比其他两脚稍长一些．这样设计的好处是可以保证在插入和拔出插座时更安全，其中插入插座时更安全的原因是用电器的________先与地线连接．
　　第3题图
　　4. (2011南宁16题2分)我国家庭照明电路的电压是________ V；如图所示，人们用试电笔辨别火线和零线的两种使用方法中，正确的是________．
　　第4题图
　　5. (2011北海18题3分)如图所示为家庭电路中的一部分，有金属外壳的洗衣机应使用图中的______(填写序号即可)插座，电能表安装在位置________(填写序号即可)．灯5是安装在天花板上的灯，但闭合开关6时灯不亮，将台灯插入7时灯亮，说明灯5不亮的原因可能是______________．
　　第5题图
　　6. (2014钦州18题2分)
　　第6题图
　　如图所示，灯泡L发光，正确使用试电笔接触A点，试电笔氖管______，接触B点，试电笔氖管______(均选填“发光”或“不发光”)．
　　命题点2　安全用电(2016年7考、2015年7考、2014年5考、2013年8考、2012年7考、2011年6考)
　　1. (2016南宁2题2分)如图所示，下列做法中，符合安全原则的是(　　)
　　2. (2016梧州4题3分)关于家庭电路和安全用电，下列说法正确的是(　　)
　　A. 保险丝必须装在零线上
　　B. 使用电冰箱时，金属外壳必须接地
　　C. 当保险丝熔断后，可以用铜丝代替
　　D. 发现有人触电后，应立即用手把他拉开
　　3. (2014柳州5题3分)关于如图所示甲、乙两种做法的判断，正确的是(　　)
