　　第10讲　简单机械
　　广西6年真题精选(2011～2016))
　　命题点1　杠杆类型的判断(2016年2考、2014年4考、2013年3考、2012年4考、2011年3考)
　　1. (2016桂林6题3分)如图所示的简单机械，属于省力杠杆的是(　　)

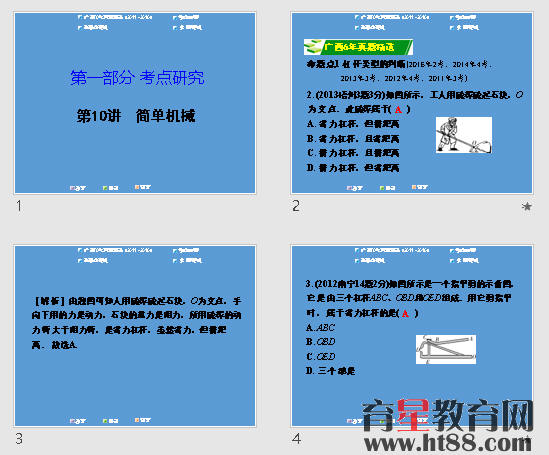

　　2. (2013梧州3题3分)如图所示，工人用撬棒撬起石块，O为支点．此撬棒属于(　　)
　　第2题图
　　A. 省力杠杆，但费距离
　　B. 省力杠杆，且省距离
　　C. 费力杠杆，且费距离
　　D. 费力杠杆，但省距离
　　3. (2012南宁14题2分)如图所示是一个指甲剪的示意图，它是由三个杠杆ABC、OBD和OED组成．用它剪指甲时，属于省力杠杆的是(　　)
　　第3题图
　　A. ABC
　　B. OBD
　　C. OED
　　D. 三个都是
　　4.  (2016梧州16题2分)使用简单机械可以给人们的生活带来便利．如图甲所示，旗杆的顶端安装着一个定滑轮，用来改变拉力的________；如图乙所示，把手尽量远离钢丝钳的转动轴，这是为了增大________，从而在使用时更加省力．
　　第4题图
　　命题点2　杠杆平衡条件的应用(2016年2考、2015年4考、2014年8考、2013年13考、2012年11考，2011年16考)
　　第1题图
　　1.  (2015南宁6题2分)如图所示，在使用相同的钩码进行“探究杠杆的平衡条件”的实验中，要使调好的杠杆重新在水平位置平衡，应在A处悬挂钩码的个数是(　　)
　　A. 1个　　　　　　　　B. 2个
　　C. 3个D. 6个
　　2. (2014南宁15题2分)如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着．当物块向左匀速滑动时，木板始终在水平位置保
　　第2题图
　　持静止．在此过程中，拉力F(　　)
　　A．变小
　　B．变大
　　C．不变
　　D．先变大后变小
　　3. (2016贵港9题3分)如图所示，质地均匀的圆柱体，在拉力F的作用下，由实线位置匀速转到虚线所示位置，整个过程中，拉力F始终作用于A点且与OA保持垂直(OA为圆柱体横截面的直径)．圆柱体在转动过程中不打滑．则下列分析正确的是(　　)
　　第3题图
　　A. 拉力F逐渐变小
　　B. 由于拉力F的力臂始终保持最长，拉力F始终保持最小值不变
　　C. 拉力F逐渐变大
　　D. 条件不足，无法判断
　　4. (2015 北海5题3分)如图所示的现象中由于杠杆的平衡被破坏而影响了人们需要的工作效果的是(　　)
