　　§2.8  多用电表的原理学案
　　学习目标：
　　1、提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理。
　　2、了解欧姆表的内部结构和刻度特点。
　　3、了解多用电表的基本结构，知道多用电表的测量功能。
　　学习重点：欧姆表和多用电表的制作原理。
　　学习过程：
　　一、课前预习与探究：电表的改装原理
　　1．如何把电流表改装成电压表？
　　2．如何把电流表改装成量程较大的电流表？
　　设问：能否把电流表改装成直接测量电阻的欧姆表？
　　3．欧姆表的原理(多用电表测电阻原理)
　　（1）原理：依据____________________定律制成，它是由____________改装而成的．
　　（2）内部构造：由_____________、____________和____________三部分组成．（如图1）
　　（3）测量原理
　　（4）刻度的标定：
　　①当I＝Ig时，Rx＝，在满偏电流Ig处标为“0”．(图1甲)
　　②当I＝0时，Rx→，在I＝0处标为“∞”．(图1乙)
　　③当I＝Ig2时，Rx＝，此电阻是欧姆表的内阻，也叫中值电阻．
　　二、课堂探究与典例分析：
　　课本63页例题：

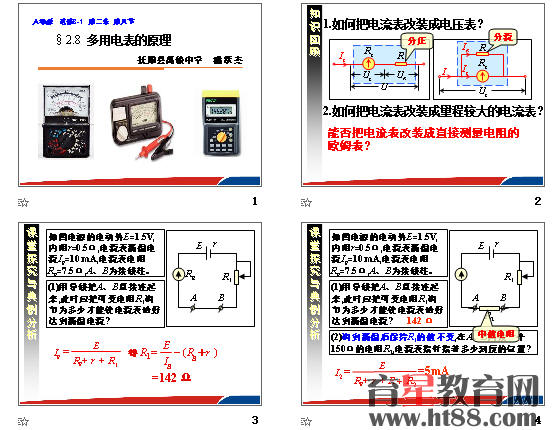

　　如图2电源的电动势E=1.5V，内阻r=0.5Ω，电流表满偏电流Ig=10 mA，电流表电阻Rg=7.5Ω，A、B为接线柱。
　　（1）用一条导线把A、B直接连起来，此时，应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？
　　（2）调到满偏后保持R1的值不变，在A、B间接一个150Ω的电阻R2，电流表指针指着多少刻度的位置？
　　（3）如果把任意电阻R接在A、B间，电流表读数I与R的值有什么关系？
　　（一）欧姆表：
　　1．根据电阻R与电流I的变化关系式填写下表：
　　I/mA 10 7.5 5 2.5 0
　　Rx/Ω 0 ∞
　　2．在图3中画出的电流表的表盘上，将电流值和对应电阻值标到表盘上。
　　思考：欧姆表的刻度有什么特点？
　　（二）多用电表：
　　1．多用电表的结构：
　　课本65页说一说：
　　图4是一个多量程多用电表的简化电路图。
　　开关S调到哪两个位置上多用电表测量的是电流？
　　调到哪两个位置上测量的是电压？
　　调到哪两个位移上测量的是电阻？
　　在测量电流或电压时，两个位置中哪一个的量程比较大？
　　2．多用电表的组成：
　　三、课堂达标训练：
　　1．若某欧姆表表头的满偏电流为100 mA，内装一节干电池，电动势为1.5 V，那么该欧姆表的内阻为________ Ω，待测电阻接入红、黑两表笔之间时，指针指在刻度盘的正中央，则待测电阻的阻值为________ Ω，若指针指在满刻度的1/4处，则待测电阻的阻值为________ Ω．
