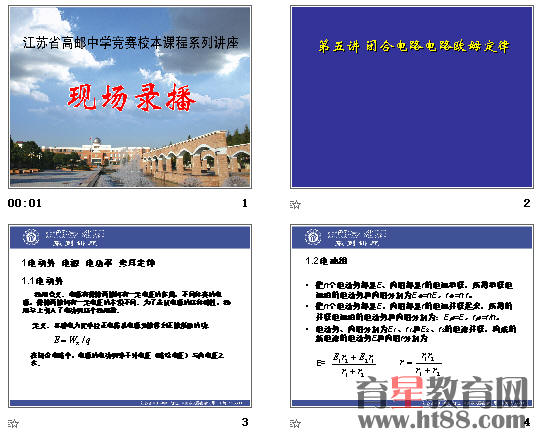

高二物理 第五讲 闭合电路欧姆定律.ppt
　　高二物理 第五讲 闭合电路欧姆定律.doc
　　课件共20张，教案约4180字。
　　第五讲　闭合电路欧姆定律
　　江苏省高邮中学　卞国华
　　1电动势　电源　电功率　焦耳定律
　　1.1电动势
　　电源有保持两极间有一定电压的作用，不同种类的电源，保持两极间有一定电压的本领不同。例如：干电池可保持正、负极间有1.5V的电压；常用的铅锌蓄电池可保持两极间有2.0V的电压。为了表征电源的这种特性，物理学上引入了电动势这个物理量，电源的电动势在数值上等于电源没有接入外电路时两极间的电压。将理想电压表直接接在电源的两极上测出的电压就是电源的电动势。
　　其大小定义为非静电力把单位正电荷从电源负极移到正极所做的功，即，单位为伏（V）。
　　在闭合电路中，电源的电动势等于外电压（路端电压）与内电压之和。
　　1.2电池组
　　把n个电动势都是E、内阻都是r的电池串联起来，所得串联电池组的电动势和内阻分别为E串=nE，r串=n r。当用电器的额定电压高于单个电池组的电动势时，可以用串联电池组供电。但这时全部电流要通过每个电池，所以用电器的额定电流必须小于单个电池允许通过的最大电流。
　　把n个电动势都是E、内阻都是r的电池并联起来，所得的并联电池组的电动势和内阻分别为：E并=E，r并=r/n。当用电器的额定电流比单个电池允许通过的最大电流大时，可以采用并联电池组供电。但这时用电器的额定电压必须低于单电池的电动势。若上述两种情况都不满足，可用混联电池组。
　　例如，电动势、内阻分别为E1 、r1和E2 、r2的电源并联，构成的新电源的电动势E和内阻r分别为
　　E=
　　1.3叠加原理
　　若电路中有多个电源，通过电路中任一支路的电流等于电路中各个电动势单独存在时在该支路上产生的电流之代数和。这与力学中常用的“力的独立作用原理”极为相似。应用时要注意，当单独考虑某一电源的作用时，将其他电压源的电动势用内电阻代替，若电源为理想电压源（即内阻等于零），则将电源短路；同时，若电源为电流源，则将电流源开路用内阻代替，若为理想电流源（其内阻无限大），将电流源开路即可。
　　1.4电功和电功率
　　电流通过一段电路时，自由电荷在电场力作用下发生定向移动，电场力对自由电荷作功。电流在一段电路上所做的功W，等于这段电路两端的电压U、电路中电流I和通电时间t三者的乘积。即
　　单位时间内电流所做功叫做电功率，用P表示电功率，则
