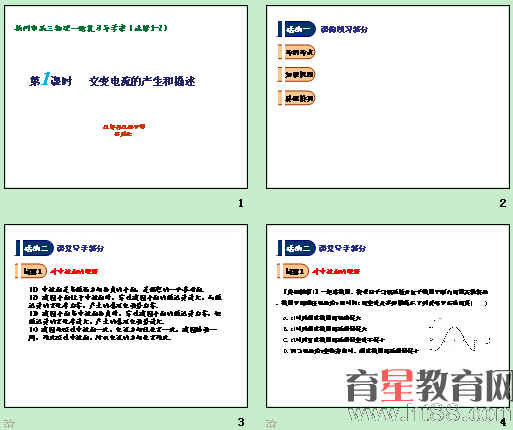

交变电流的产生和描述
　　6一轮复习选修3-2 第二章 第1课时 交变电流的产生和描述 导学案（韩鹏生）.ppt
　　6一轮复习选修3-2 第二章 第2课时 变压器  远距离输电 导学案（韩鹏生）.ppt
　　一轮复习选修3-2 第二章第1课时 交变电流的产生和描述 课后练习（韩鹏生）.doc
　　一轮复习选修3-2 第二章第2课时 变压器 远距离输电 课后练习（韩鹏生）.doc
　　一轮复习选修3-2第二章第1课时 交变电流的产生和描述 导学案.doc
　　一轮复习选修3-2第二章第2课时 变压器 远距离输电导学案.doc

第1课时 交变电流的产生和描述
　　高三（  ）   姓名                                                 评价
　　一、 单项选择题
　　(　　)1. 通过一阻值R=100 Ω的电阻的交变电流如图所示，其周期为1 s.电阻两端电压的有效值为
　　A. 12 V B. 4  V     C. 15 V     D. 8  V
　　(　　)2. 一个矩形线圈在匀强磁场中转动产生的交变电流e=220 sin(100πt)V，那么
　　A. 该交变电流的频率是100 Hz     B. 当t=0时，线圈平面恰好与中性面垂直
　　C. 当t=  s时，e最大         D. 该交变电流电动势的有效值为220  V
　　(　　)3.如图所示，abcd为一边长为L、匝数为N的正方形闭合线圈，绕对称轴OO'匀速转动，角速度为ω.空间中只有OO'左侧存在垂直纸面向里的匀强磁场，磁感应强度为B.若闭合线圈的总电阻为R，则
　　A. 线圈中电动势的有效值为 NBL2ω
　　B. 线圈中电动势的最大值为 NBL2ω
　　C. 在转动一圈的过程中，线圈中有一半时间没有电流
　　D. 当线圈转到图中所处的位置时，穿过线圈的磁通量为 NBL2
　　(　　)4. 两只相同的电阻，分别通过正弦波形的交变电流和方波形的交变电流.两种交变电流的最大值相等，波形如图所示.在正弦波形交变电流的一个周期内，正弦波形交变电流在
　　电阻上产生的焦耳热Q1与方波形交变电流在电阻上产生的焦耳热Q2比    等于
　　A. 3∶1      B. 1∶2   C. 2∶1    D. 4∶3
　　(　　)5. 一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法中正确的是
　　……
　　第1课时  交变电流的产生和描述
　　高三（  ）   姓名                                                    评价
　　◇◇◇◇◇◇课前预习案◇◇◇◇◇◇
　　【考纲考点】
　　内容 要求 说明
　　交变电流  描述交变电流的物理量和图像 Ⅰ 　
　　正弦交变电流的函数表达式 Ⅰ 　
　　【知识梳理】
　　1．交变电流：　　　　和　　　　都随时间做周期性变化的电流，简称　　　　。
　　2．中性面：与磁感线　　　　的平面。当线圈位于中性面时，磁通量Φ为     　；
　　磁通量的变化率为　　　　，即感应电动势为零。当线圈平面平行于磁场方向时，
　　磁通量Φ为　     　；磁通量的变化率为            感应电动势为最大值．
　　3．交变电流的最大值:有时也称峰值.当线圈平面与磁场方向平行时，感应电动势最大，    Em  = 　        　。
　　4．交变电流的瞬时值:若从中性面开始计时，感应电动势的瞬时值表达式为　　　　　　　；若从线圈平面与磁场方向平行的位置开始计时，感应电动势的瞬时值表达式为　　　　　　　．
　　5. 交变电流的有效值:依据电流的　　　　来规定的，即在　　　　时间内，跟某一交变电流能使同一电阻产生相等热量的　　　　的数值，叫做该交变电流的有效值.正弦式电流有效值和峰值满足关系U = 　　　　，I = 　　　  。
　　6. 表征交变电流的物理量:周期T，频率f，关系为T=　　　　 。
　　【基础检测】
　　（    ）1、如图所示，面积为S的矩形线圈与外部电阻连接成闭合回路，线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的转轴匀速转动，则
