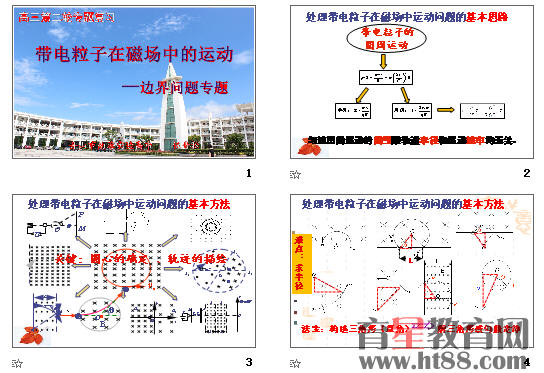

浙江省嘉兴市2015年高三物理复习：带电粒子在磁场中的运动 课件.ppt
　　浙江省嘉兴市2015年高三物理复习：带电粒子在磁场中的运动 学案.docx
　　共1个课件，1份学案。
　　《带电粒子在磁场中的运动》学案
　　一、 分析问题的思路回顾:
　　（1） 分析问题的动力学依据：_________________
　　（2） 常用基本公式：___________________________________________
　　（3） 解决问题的关键：_________________________________________
　　（4） 突破问题的难点：_________________________________________
　　二、 解决问题的方法归纳：
　　【例题1】：如图,在一水平放置的平板MN上方有匀强磁场,磁感应强度的大小为B,磁场方向垂直于纸面向里,许多质量为m,带电量为+q的粒子,以相同的速率v沿位于纸面内的各个方向,由小孔O射入磁场区域,不计重力,不计粒子间的相互影响.下列图中阴影部分表示带电粒子可能经过的区域,其中R=mv/qB.哪个图是正确的?（）
　　【变式】：如图,真空室内存在匀强磁场,磁场方向垂直于纸面向里,磁场内有一块平面感光板ab,板面与磁场方向平行,在距ab的距离L=16cm处,有一个点状的放射源S,它向各个方向发射α粒子,α粒子的半径也为16cm,现只考虑在图纸平面中运动的α粒子,求ab上被α粒子打中的区域的长度.
　　【例题2】如图所示,一束电子(电量为e)以垂直于左边界的速度V0垂直射入磁感应强度为B、宽度为d的匀强磁场,若要求电子不从右边界穿出，则初速度V0有什么要求？
　　【变式1】：若初速度向下与边界成α = 60 0，则初速度有什么要求？
　　（提示：仅完成作图，不计算）
　　【变式2】：若初速度向上与边界成α = 60 0，则初速度有什么要求？
　　（提示：仅完成作图，不计算）
　　【变式3】：如图所示，一足够长的矩形区域abcd内充满方向垂直纸面向里的、磁感应强度为B的匀强磁场，在ad边中点O方向垂直磁场射入一速度方向跟ad边夹角θ=300、大小为v0的带电粒子，已知粒子质量为m、电量为q，ab边足够长，ad边长为L，粒子的重力不计。求：粒子能从ab边上射出磁场的v0大小范围。
　　【例题3】如图所示．长为L的水平极板间，有垂直纸面向内的匀强磁场，磁感强度为B，板间距离也为L，板不带电，现有质量为m，电量为q的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v水平射入磁场，欲使粒子不打在极板上，可采用的办法是：
　　A．使粒子的速度v<BqL/4m；（）
　　B．使粒子的速度v>5BqL/4m；
　　C．使粒子的速度v>BqL/m；
