2016年中考物理二轮复习：动态电路ppt

　　　　动态电路专题第一课时.ppt
　　　　第二课时教案.docx
　　　　第二课时练习.docx
　　　　第一课时教案.docx
　　　　第一课时练习.docx
　　　　动态电路第二课时.pptx
共2个课件，2份教案，2份习题。
　　1.如图（1）滑片向左移动时，电流表A的示数如何变化？电压表V1的示数如何变化？电压表V2的示数如何变化？
　　（2）向右移动时三表分别如何变化？
　　（3）根据电表示数分别求出：电源电压U0=伏：
　　电阻R1=欧；电阻R2为0～欧.
　　2.如图2所示，当滑动变阻器的滑片向右移动时，电流表的示数　，电压表的示数.（选填“变大”、“变小”或“不变”）
　　3如图3所示，当滑动变阻器的滑片向右移动时电流表A1的示数；A2的示数；电压表的示数。（填“变大”、“变小”或“不变”）
　　4.如图4所示，当滑动变阻器的滑片向左移动时，电流表A1将；A2将；电压表的示数将.（填“变大”、“变小”或“不变”）
　　5.在图5所示的电路中，闭合开关S，当滑片向右移动时，电压表和电流表示数的变化情况是（）
　　A.电压表和电流表均变大
　　B.电压表和电流表均变小
　　C.电压表变大，电流表变小
　　D.电压表变小，电流表变大

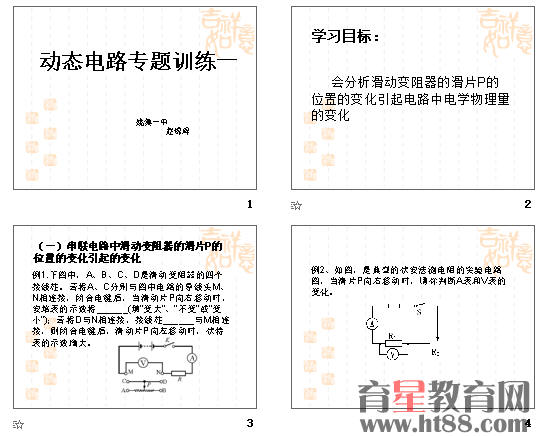

　　动态电路专题训练
　　目标确定依据：
　　1.课程标准相关要求：
　　会应用欧姆定律和串并联电路特点对电路进行分析
　　2.学情分析
　　电路动态分析题是初中学生物理学习过程中的一个难点，其原因是它综合了串并联电路电压与电流的特点、欧姆定律、电压表和电流表的使用。综合性较强，所以这类题目对学生有较高的能力要求，对学生是个重点也是难点。
　　复习目标
　　会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
　　教学过程
　　自学指导一
　　复习课本串并联电路电压与电流的特点、欧姆定律、电压表和电流表的使用的相关知识回答问题
　　时间：10分钟
　　自学检测一
　　1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越_____(大或小）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越______(大或小）。
　　2、有公式I=U/R得，当电压不变时，电阻越大，电流就越_____（大或小）；有公式U=IR得，电阻不变时，通过电阻的电流越大，它两端的电压也越_____（大或小）
　　3、电流表的特点是电阻很___   （大或小），通常相当于___ ，电压表的特点是电阻很___    （大或小），通常相当于___ 。
　　一、串联电路中滑动变阻器的滑片P的位置的变化引起的变化
　　例1.下图中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大。
　　例2、如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
