2016年中考物理二轮复习：特殊方法测小灯泡功率ppt

特殊方法测量电功率  当堂训练.doc
特殊方法测量小灯泡的电功率教案.doc

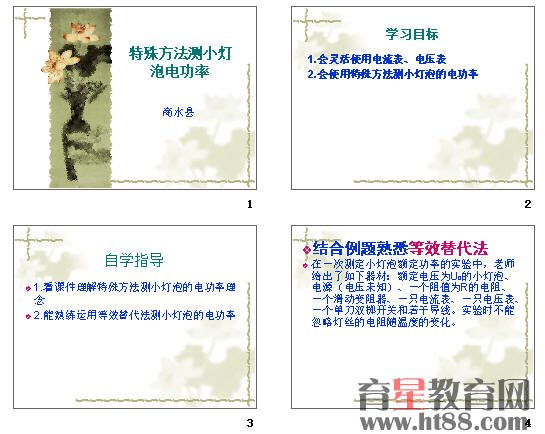

特殊方法测小灯泡 课件.ppt
共1个课件，1份教案，1份习题。
　　特殊方法测小灯泡电功率
　　教案
　　课程标准
　　1 进一步理解串、并联电路中I、U的规律
　　2 会灵活使用电流表、电压表测电功率
　　教材分析
　　本节课是对伏安法测功率的补充，能使学生加深对电功率的理解
　　中招考点
　　特殊方法测功率有一定的难度，在中招考试中属于拔高题
　　学情分析
　　学生已经掌握了伏安法测功率的方法通过这一节的学习，可以使学生进一步的理解串并联电路的各种关系
　　学习目标
　　会灵活使用电流表、电压表测电功率
　　评价任务
　　能利用电压表电流表，采用特殊的方法测出小灯泡的功率
　　自学指导
　　阅读课本熟记伏安法测电功率的方法
　　自学检测
　　一、电流表的正确使用：
　　(1)测量前要
　　(2)必须在被测电路中，电流从接线柱流入，从接线柱流出
　　(3)所测电流不能超过其(4)禁止直接连到。
　　二、电压表的正确使用
　　(1)测量前要进行
　　(2)必须在被测电路中，电流从接线柱流入，从接线柱流出
　　(3)所测电压不能超过其，常用法选合适量程
　　三、滑动变阻器作用、原理及接法
　　(1)作用：
　　(2)原理：
　　3)接法：
　　A 金属杆接入相当于(CD)
　　B 线圈接入相当于(AB)
　　C “一一”移滑片改变电阻
　　(AC、AD：用侧；BC、BD：用侧)
　　上节复习：
　　现有一只灯泡L，电源一只，开关一个，导线若干，请从电流表、电压表、定值电阻R0、最大电阻为R的滑动变阻器中选择适当的元件设计出测灯泡L的电路图并推导电功率P的表达式。
　　(1)必用两电表；(2)只用电流表；(3)只用电压表
　　专题一伏安法测功率
　　实验原理。
　　实验电路图
　　实验注意事项：
　　①连接电路时，开关要处于_________状态；开关闭合前，把滑动变阻器滑片移到__________ __          __处；
　　②滑动变阻器正确接法“________________”；电压表：电流从______接线柱流进，_____接线柱流出，量程选0～______；电流表：电流从______接线柱流进，_____接线柱流出，量程选0～______。
　　特殊方法测量电功率
　　1、电路设计（灯泡的额定电压U0已知）
　　则P0＝UO（U—UO）÷R
　　①断开S1、闭合S2，移动滑片使电压表示数为U0；②保持滑片位置不变，闭合S1，断开S2，记下电压表的示数为U。
　　则P0＝UO（U—UO）÷R
　　2、
　　P0＝U0（I－U0÷R）
　　①闭合S1、断开S2，移动滑片，使电流表示数为U0÷R；②保持滑片位置不变，断开S1、闭合S2，记下电流表的示数为I。
