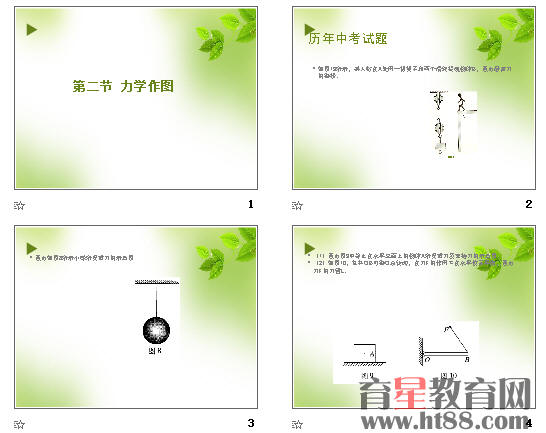

力学作图复习（13张ppt).ppt
力学作图复习教案.doc
力学作图复习练习.doc
共1个课件，1份教案，1份习题。
　　力学作图习题
　　一、力的示意图作图：
　　请完成以下各力的示意图。
　　（1）.请画出下面物体所受到的重力和支持力的示意图。
　　（2）. 请画出以下物体A所受到的所有力的示意图。
　　3、中考题选
　　（1）．图7为空中飞行的足球，请在图中画出球所受重力的示意图．
　　（2）．在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l 1．(黑点表示“不倒翁”的重心)
　　（3）．如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力
　　示意图。
　　二、杠杆力臂作图：
　　(1)如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．
　　力学作图教学设计
　　教学目标：
　　1、会用力的示意图表示力。
　　2、能画出杠杆的动力臂和阻力臂。
　　3.会分析滑轮组，并能画出绳子绕法。
　　教学重点：
　　力的示意图及杠杆力臂的画法
　　教学难点：
　　1、 物体受力分析（常见题目：画出某物体在某种状态下的受力）
　　2、 力臂的画法
　　教学方法：
　　问题反馈法教师示范综合训练与提高
　　教学过程：
　　一、 中考力学作图练习：（学生练习）
　　如图13所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
　　画出如图8所示小球所受重力的示意图。
　　画出图9中静止在水平桌面上的物体A所受重力及支持力的示意图。
　　（2）如图10，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L。
　　问题反馈：
　　三位同学上黑板来完成作图（对学生作图中出现的问题及时进行改正及时反馈给学生）
　　二、 中考力学作图考试考点分析
　　考点一：力的作图：
　　包括：重力、支持力、拉力、摩擦力、浮力以及压力
　　（1）对压力要进行强调作用点的问题（这也是学生最易错的地方之一）
　　（2）对摩擦力要强调摩擦力的方向判断（力的作图难点）
　　方法指导：
　　在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。具体方法请按以下三步进行。
　　(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）
　　(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G，方向始终竖直向下；支持力F支，方向垂直接触面向外；压力F压，方向垂直接触面向里；拉力F拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。）
　　(3). 明确表示力的字母；
