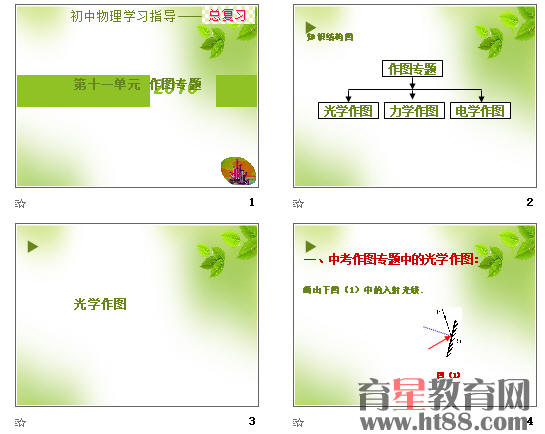

中考物理光学作图复习ppt

光学作图复习（23张ppt).ppt
光学作图复习教案.doc
光学作图复习练习.doc
共1个课件，1份教案，1份习题。
　　中考作图专题复习
　　光沿直线传播
　　1、 根据光路图标出室内的光源。2、根据小孔成像的原理（光沿直线传播），在
　　虚线上画出AB的像。
　　（二）、光的反射
　　3、.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。
　　4、眼睛看到从平面镜反射来的光线如图所示，
　　在图中确定入射光线，并标出入射角。
　　（二）、平面镜成像
　　5、如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。
　　6、平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。
　　中考作图专题复习
　　——光学作图教学设计
　　教学目标：
　　1、 会用光的反射、平面镜成像规律作图；
　　2、 会用光的折射规律作图；
　　3、 会用透镜三条特殊光线作图，能通过对光线的会聚或发散作用判断透镜的类型。
　　教学重点：
　　光的反射规律及折射规律在作图中的应用
　　教学重点与难点：
　　4、 光的反射作图重点在运用“反射角等于入射角”，注意法线用虚线表示并与镜面垂直，千万不要漏掉光的方向。
　　5、 平面镜作图重点在“像与物的连线与镜面垂直”和“像和物到镜面的距离相等”的运用，注意像与物的连线用虚线，像也用虚线。
　　6、 光的折射作图重点在理解“空气中的角大”
　　7、 透镜特殊光线的作图重点在能从“凸透镜对光线的会聚作用”和“凹透镜对光的发散作用”中提炼出三条特殊光线。
　　教学方法：
　　问题反馈法教师示范综合训练与提高
　　教学过程：
　　一、中考作图专题中的光学作图：
　　画出下图（1）中的入射光线．
　　)如下中图，S为某发光点，SO
　　是它发出的其中一条光线．根据平面镜成像特点，
　　画出入射光线SO的反射光线。
　　如上右图，A0表示从空气斜射
　　向玻璃砖上表面的一束光，请大致画出这束光在
　　玻璃砖中的折射光线；
　　如下右图，在练功房里，小红同学
　　利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点
　　的光线经过平面镜后进入人眼A点的光路图。
