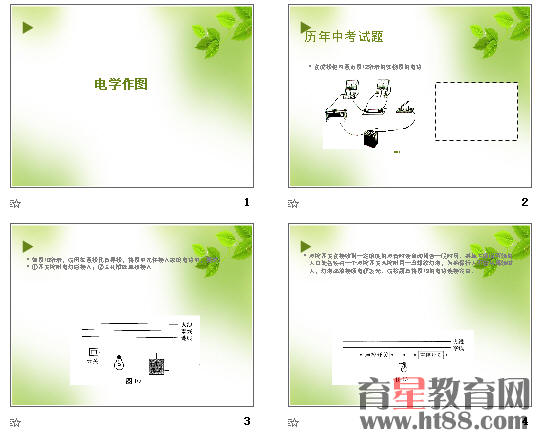

电学作图复习（15张ppt).ppt
电学作图复习教案.doc
电学作图复习练习（无答案）.doc
共1个课件，1份教案，1份习题。
　　电学作图教学设计
　　教学目标：
　　1、 复习串、并联电路的连接
　　2、 复习电流表和电压表、滑动变阻器接线
　　3、 复习V-A法测电阻、电功率
　　4、 复习家庭电路连接
　　5、 复习螺线管
　　教学重点：
　　串、并联电路的连接，电流表、电压表的连接和量程选择、家庭电路的连接
　　教学难点：
　　电流表、电压表量程的选择；滑动变阻器的选择；螺线管的绕线
　　教学方法：
　　教学方法：
　　问题反馈法教师示范综合训练与提高
　　教学过程：
　　一、 近三年中考电学作图练习（学生练习，课前以小测试卷的形式发给学生）
　　在虚线框内画出图12所示的实物图的电路图
　　（实验题）在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。
　　（1）请你用笔画线代替导线，将图17中的实物电路连接完整。
　　如图10所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：
　　①开关控制电灯后接入；②三孔插座单独接入。
　　(3)请你用笔画线代替导线，将如图15所示的实物电路连接完整，使之能完成“用伏安法
　　测小灯泡的电阻”的实验。（实验题）
　　声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请按题意将图13的电路连接完整。
　　电学作图专项训练
　　1.下图中是一次电学实验的实物连接图，请画出它的电路图。
　　2.根据图甲所示的电路图，把图乙中的器材连成实物电路。
　　3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。请画出手电筒的电路图。
　　4.　　在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
　　（1）图（a）中灯L1、L2串联，S控制整个电路；
　　（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
　　5、.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
