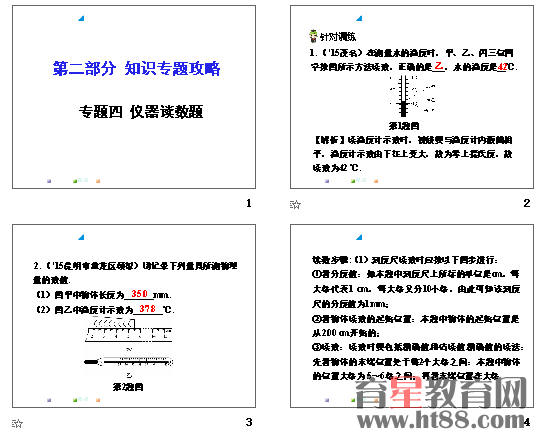

2016届云南中考物理第二部分   知识专题攻略 专题四  仪器读数题.DOC
2016届云南中考物理第二部分   知识专题攻略 专题四  仪器读数题.ppt
课件共9张，习题约1650字。
　　专题四　仪器读数题
　　1. (’15茂名)在测量水的温度时，甲、乙、丙三位同学按图所示方法读数，正确的是，水的温度是℃.
　　第1题图
　　2. (’15昆明市盘龙区模拟)请记录下列量具所测物理量的数值．
　　（1）图甲中物体长度为mm.
　　（2）图乙中温度计示数为℃.
　　第2题图
　　3. (’15昆明市五华区一模)请记录下列量具所测物理量的数值．
　　（1）如图甲所示，此时天平已平衡，则所测物体的质量是g.
　　（2）如图乙所示，所测电压是V.
　　第3题图
　　4. 电流表的读数是A.
　　第4题图
　　5. (’15北京)如图甲所示的温度计的示数为℃.如图乙所示的电阻箱的示数为Ω.
　　第5题图
　　6. (’15昭通市昭阳区一模)（1）用天平测量物体的质量时，使用了三个砝码，游码在标尺上的位置如图甲所示，物体的质量是g.
　　（2）图乙中电能表的读数是kW•h.
　　第6题图
　　7. (’15苏州)几种测量仪器的测量结果如图所示．
　　（1）被测物体的长度为cm.
　　（2）温度计的读数为℃.
　　（3）弹簧测力计的示数为N.
　　第7题图
　　8. (’15广东改编)（1）图甲中电压表的示数是V.
　　（2）图乙中量筒里水的体积是mL.
　　第8题图
　　【答案】
　　专题四　仪器读数题
　　1.乙42
　　【解析】读温度计示数时，视线要与温度计内液面相平，温度计示数由下往上变大，故为零上摄氏度，故读数为42 ℃.
　　2. （1）35.0  （2）37.8
　　读数步骤：（1）刻度尺读数时应按以下四步进行：
　　①看分度值：如本题中刻度尺上所标的单位是cm，每大格代表1 cm，每大格又分10小格，由此可知该刻度尺的分度值为1 mm；
　　②看物体读数的起始位置：本题中物体的起始位置是从2.00 cm开始的；
　　③读数：读数时要包括精确值和估读值．精确值的读法：先看物体的末端位置处于哪2个大格之间：本题中物体的位置大格为5～6格之间；再看末端位置在大格后第几个小格处：本题中物体的末端处于5.5 cm处；估读：读数时要估读到分度值的下一位，所以读数应为5.50 cm.
　　④结果：末端读数－始端读数＝5.50 cm－2.00 cm＝3.50 cm＝35.0 mm，注意题中已经给出单位，只填数字即可．
　　（2）温度计上1 ℃之间有10个小格，所以一个小格代表的温度是0.1 ℃，即此温度计的分度值为0.1 ℃；如题图所示水银柱在37 ℃后第8小格，故示数为37.8 ℃.
　　3. （1）63.4  （2）11.5
