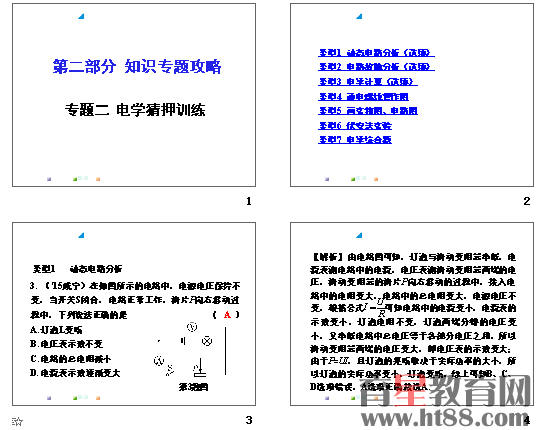

　　专题二　电学猜押训练
　　类型1  动态电路分析
　　1.(’15泰州)如图所示的电路，电源电压不变．闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是(　　)
　　A. 变小　不变　　　　B. 变大　变小
　　C. 变大　变大D. 变大　不变
　　第1题图
　　2. (’15淄博)如图所示，电源电压保持不变，热敏电阻R2的阻值随温度的升高而减小．闭合开关，当温度降低时(　　)
　　第2题图
　　A. 电压表示数变大，电路消耗的总功率变大
　　B. 电压表示数变大，电路消耗的总功率变小
　　C. 电压表示数变小，电路消耗的总功率变大
　　D. 电压表示数变小，电路消耗的总功率变小
　　3. (’15咸宁)在如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是(  　)
　　A. 灯泡L变暗B. 电压表示数不变
　　C. 电路的总电阻减小D. 电流表示数逐渐变大
　　第3题图
　　4. (’15昆明市五华区一模)如图所示，当开关S闭合，滑动变阻器的滑片P由右端向中点处移动的过程中(　　)
　　第4题图
　　A. 电压表的示数变小，电流表示数变大
　　B. 灯泡变亮，电流表示数变小
　　C. 电压表的示数不变，灯泡亮度不变
　　D. 电流表示数不变，电流表示数变大
　　5. (’15宁波) 如图所示，电源电压不变，R1是光敏电阻，其阻值大小随光照强度的增强而减小．闭合开关S后，当光照强度增大时(  　)
　　A. 通过R2的电流变大
　　B. 电路总电阻变大
　　C. R1消耗的功率变小
　　D. 要保持电流表示数不变，应将R2的滑片P向右移
　　第5题图
　　6. (’15兰州)如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是(　　)
　　第6题图
　　A. 灯泡L变亮
　　B. 电压表的示数变大
　　C. 电流表的示数变大
　　D. 电压表的示数变小
　　7. (’15广安)如图所示电路，电源电压恒为3 V，电路中各元件连接正确且均完好，导线连接
　　牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是(　)
　　A. 当S1、S2都断开时，示数为零、示数为零
　　B. 当S1、S2都闭合时，示数为3 V、有示数
　　C. 当S1闭合、S2断开时，示数为3 V、有示数
　　D. 当S1断开、S2闭合时，示数为零、示数为零
　　第7题图
　　8. (’15龙岩)如图所示电路，电源电压恒定，当开关S闭合后，电流表的示数，电流表的示数．（均选填“变大”、“变小”或“不变”）
