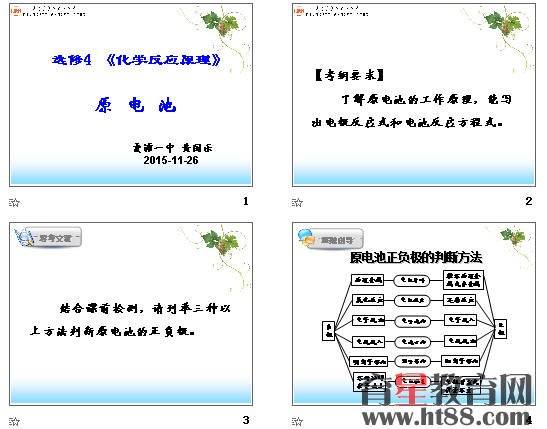

　　选修4 《化学反应原理》
　　原电池
　　一、原电池及其工作原理
　　课前导学
　　1．概念
　　原电池是把能转化为能的装置。
　　2．原电池的构成条件
　　(1)一看反应：
　　看是否有能自发进行的_________________发生(一般是活泼性强的金属与电解质溶液反应)。
　　(2)二看两电极：一般是______________________的两电极。
　　(3)三看是否形成闭合回路，形成闭合回路需三个条件：
　　①__________溶液；②两电极直接或间接接触；③两电极插入_________溶液。
　　总结为“氧化还原是核心，两极一液成回路”
　　3．工作原理
　　以锌铜原电池为例
　　电极名称 负极 正极
　　电极材料
　　电极反应式
　　反应类型
　　总反应式
　　电子流向 从______流出沿导线流入______
　　电流方向 从______沿导线流向______
　　盐桥中离子移向 盐桥含饱和KCl溶液，K＋移向极，Cl－移向极
　　自学检测
　　1．分析下图所示的两个原电池装置，其中结论正确的是(　　)
　　A．①②中Mg均作负极
　　B．①中Al表面产生气体，②中Al表面有固体析出
　　C．①中Al作正极，电极反应式为2H＋＋2e－===H2↑
　　D．②中Al作负极，电极反应式为Al－3e－===Al3＋
　　自学检测
　　1．分析右图所示的两个原电池装置，其中结论正确的是(　　)
　　A．①②中Mg均作负极
　　B．①中Al表面产生气体，②中Al表面有固体析出
　　C．①中Al作正极，电极反应式为2H＋＋2e－===H2↑
　　D．②中Al作负极，电极反应式为Al－3e－===Al3＋
　　2．一个原电池的总反应方程式为Zn＋Cu2＋===Zn2＋＋Cu，该原电池可能为(　　)
　　A B C D
　　正极 Fe Cu Zn Al
　　负极 Zn Zn Cu Zn
　　电解质溶液 CuSO4 H2SO4 ZnCl2 CuCl2
　　3．热激活电池可用作火箭、导弹的工作电源。一种热激活电池的基本结构如图所示，其中作为电解质的无水LiCl—KCl混合物受热熔融后，电池即可瞬间输出电能。该电池总反应为:PbSO4+2LiCl+Ca CaCl2+Li2SO4+Pb。下列有关说法不正确的是(　　) (Pb相对原子质量为207)
　　A．放电过程中，Li+向正极移动
　　B．正极反应式:Ca+2Cl-- 2e- CaCl2
　　C．每转移0.2 mol电子，理论上生成20.7gPb
　　D．常温时，在正负极间接上电流表或检流计，指针不偏转
　　4．Mg-H2O2电池可用于驱动无人驾驶的潜航器。该电池以海水为电解质溶液，示意图如下。该电池工作时，下列说法正确的是(　　)
　　A．Mg 电极是该电池的正极
　　B．H2O2 在石墨电极上发生氧化反应
　　C．电子从石墨电极流出沿导线流向镁
　　D．石墨电极附近溶液的pH 增大
