2016届高三物理二轮复习专题10：电磁感应规律及其应用ppt

专题限时练10.doc

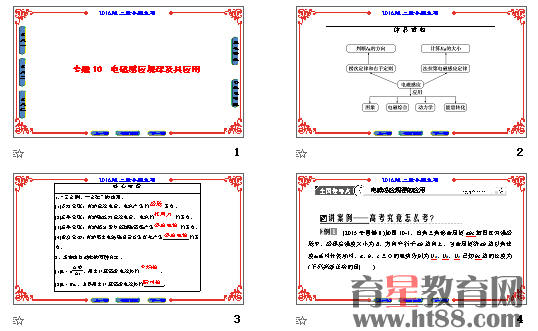

　　第1部分-专题10.ppt
　　课件共70张，习题约4170字。
　　专题限时练(十)　电磁感应规律及其应用
　　(时间：40分钟，满分：80分)
　　一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有错选的得0分)
　　1.如图10­14所示，矩形导线环水平放置，O是矩形两组对边中点连线ab、cd的交点，在线ab上右侧放有垂直环面的通电导线，电流方向垂直纸面向外，则能使导线环中产生感应电流的是(　　)
　　图10­14
　　A．突然加大通电直导线中的电流
　　B．让导线环在纸面内绕O点沿顺时针转动
　　C．让导线环以ab为轴转动
　　D．让导线环沿ab方向向直导线靠近
　　2．(2015•安徽高考)如图10­15所示，abcd为水平放置的平行“”形光滑金属导轨，间距为l，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计，已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动(金属杆滑动过程中与导轨接触良好)．则(　　)
　　图10­15
　　A．电路中感应电动势的大小为Blvsin θ
　　B．电路中感应电流的大小为Bvsin θr
　　C．金属杆所受安培力的大小为B2lvsin θr
　　D．金属杆的热功率为B2lv2rsin θ
　　3．(2015•重庆高考)图10­16为无线充电技术中使用的受电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀增加到B2，则该段时间线圈两端a和b之间的电势差φa－φb(　　)
　　图10­16
　　A．恒为nS（B2－B1）t2－t1
　　B．从0均匀变化到nS（B2－B1）t2－t1
　　C．恒为－nS（B2－B1）t2－t1
　　D．从0均匀变化到－nS（B2－B1）t2－t1
　　4．(2015•江苏高考)如图10­17所示，用天平测量匀强磁场的磁感应强度．下列各选项所示的载流线圈匝数相同，边长MN相等，将它们分别挂在天平的右臂下方．线圈中通有大小相同的电流，天平处于平衡状态．若磁场发生微小变化，天平最容易失去平衡的是(　　)
　　图10­17
　　5．如图10­18所示，间距为d＝0.75 m的两虚线间存在垂直纸面向里的匀强磁场，磁感应强度B＝0.5 T，质量m＝0.1 kg、长s＝0.75 m、宽L＝0.2 m的矩形金属框总电阻R＝0.1 Ω，t＝0时金属框自左边虚线以速度v0＝1 m/s垂直进入磁场，在外力F的作用下，以加速度a＝2 m/s2向右做匀加速直线运动，当线框刚要出磁场时又以等大加速度向右做匀减速直线运动直到速度减为零，规定向右为外力F的正方向，则下列关于外力F随时间变化的图象正确的是(　　)
