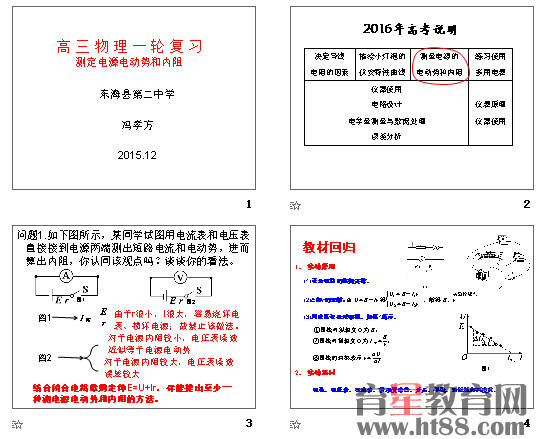

江苏省连云港市东海县第二中学物理一轮复习:测定电源电动势和内阻 学案.doc
  江苏省连云港市东海县第二中学物理一轮复习:测定电源电动势和内阻.ppt
  共1个课件,1份学案。
  测定电源电动势和内阻呵
  【学习目标】
  学会伏安法测电源电动势和内阻的方法
  【学习重点】
  1.理解伏安法电源电动势和内阻的原理
  2.实验数据处理
  【学习难点】
  1. 图像法处理实验数据
  2.误差分析
  问题1.如下图所示,某同学试图用电流表和电压表直接接到电源两端测出短路电流和电动势,进而算出内阻,你认同该观点吗?谈谈你的看法。
  问题2.某同学测一节干电池的电动势和内阻,现备有下列器材:
  A.待测干电池一节(电动势约为1.5V,内阻约3Ω)
  B.电流表(量程0 ~100mA,内阻约5Ω )
  C.电流表(量程0 ~0.6A,内阻约0.1Ω )
  D.电压表(量程0 ~3V,内阻约10KΩ )
  E.电压表(量程0 ~15V,内阻约50KΩ )
  F.滑动变阻器(0 ~10Ω,2A)
  G.滑动变阻器(0 ~100Ω,1A)
  H.开关、导线若干
  在上述器材中电压表选用________电流表选用________
  滑动变阻器选用________
  问题3(1).有些同学根据所选器材设计如下的电路,你认为合理的是(    ).
  问题3(2)将下列器材按选择好的电路图连接。
  问题3(3)某同学连接好如下电路发现电压表有读数,而电流表读数为零,你认为故障可能出现在哪里?
  问题4(1).某同学根据上述实验方案测出如下几组数据,请根据表中的数据,在方格纸上作出U-I图线
  问题4(2)根据绘制图像读出E=          ;r=
  问题4(3)该实验测得的电动势和内阻与真实值比较是
  E测E真;r测r真(填“<”或“=”或“>”)
  问题4(4)实验时,某同学进行了多次测量,花费了较长时间,测量期间一直保持电路闭合,其实从实验误差考虑,这样的操作不妥,因为_______________
