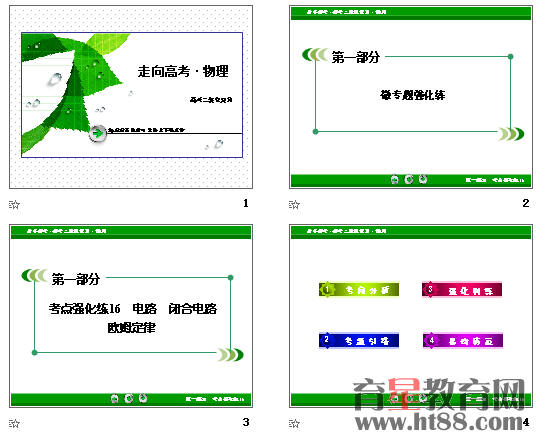

考点强化练16.ppt
　　考点强化练16.doc
　　考点强化练16　电路　闭合电路　欧姆定律
　　一、选择题(1～5题为单选题，6～8题为多选题)
　　1．(2015•安徽理综)一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为(　　)
　　A．mv22eL　　　　　　　 B．mv2Sne
　　C．ρnev D．ρevSL
　　答案：C
　　解析：电场强度可表示为E＝UL①，其中L为金属棒长度，U为金属棒两端所加的电动势，而U＝IR②，其中I＝Qt＝n•vt•S•et＝nvSe③，R＝L•ρS④，联立①②③④，可得E＝nevρ，故C项正确。
　　2.(2015•河北保定元月调研)如图所示，电路中电源电动势为E，内阻为r，C为电容器，L为小灯泡，R为定值电阻，闭合开关，小灯泡能正常发光。现将滑动变阻器滑片向右滑动一段距离，滑动前后理想电压表V1、V2示数变化量的绝对值分别为ΔU1、ΔU2，理想电流表A示数变化量的绝对值为ΔI，则(　　)
　　A．电源的输出功率一定增大
　　B．灯泡亮度逐渐变暗
　　C．ΔU2ΔI与ΔU1ΔI均保持不变
　　D．当电路稳定后，断开开关，小灯泡立刻熄灭
　　答案：C
　　解析：滑片向右滑动，滑动变阻器阻值减小，但外电路总阻值R外与电源内阻r关系未知，则电源输出功率的变化情况无法确定，故A错误。由I＝Er＋R外，因R外减小，则I增大，灯泡亮度逐渐变亮，故B错误。当断开开关，电容器中存储的电荷会流过灯泡，则灯泡不会立即熄灭，故D错误。由题图分析知ΔU1ΔI＝R，ΔU2ΔI＝r，故C正确。
　　3.(2015•河北冀州12月调研)如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R1、R2是定值电阻，RB是磁敏传感器，它的电阻随磁体的出现而减小，c、d接报警器。电路闭合后，当传感器RB所在处出现磁体时，则电流表的电流I，c、d两端的电压U将(　　)
　　A．I变大，U变小 B．I变小，U变大
　　C．I变大，U变大 D．I变小，U变小
　　答案：A
　　解析：此题考查电路的动态分析，由“串反并同”知当传感器处出现磁体，RB减小时，电流表示数变大，即I变大，U变小，故A对，B、C、D错。
